regelgever van het 2 fase de Autovoltage, 10 - 1600 KVA Elektronische Voltagestabilisator
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | HRD/MOTU |
| Certificering: | CE |
| Modelnummer: | Gtzw-D |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1pcs |
|---|---|
| Prijs: | 200-5000usd/pcs |
| Verpakking Details: | Standaard voor Export |
| Betalingscondities: | L / C, T / T |
|
Gedetailleerde informatie |
|||
| Inputnominale spanning: | FF208/220 Vac, F-N 120/127 Vac | Inputfrequentie: | 60Hz |
|---|---|---|---|
| Inputbreker: | ja | Outputnominale spanning: | Fasevoltage AC127V, Netspanning AC220V |
| Outputnauwkeurigheid: | FF208/220 Vac+/2%, F-N 120/12Vac +/-2% | Reactietijd: | ≤3ms |
| Type: | Elektronisch niet-contact, | kleur: | Grijs |
| Hoog licht: | 12vdc voltageregelgever,tweefasen automatische voltageregelgever,60HZ autovoltageregelgever |
||
Productomschrijving
Gtzw-d10-1200KVA 2 de Specificaties van de het Voltagestabilisator van de fase Digitale Controle
1. Werkomgevingen
Gebruik: binnen, trilling-vrij & schok, stabilisator geen ernstige affectie van isolatiegas, stoom, chemisch deposito, stof, vuil en andere het bombarderen en corrosief middel.
Het werk Voltage: 220/127 or200/120 +/-30%, 50/60HZ
Werkomgevingstemperatuur: - 15℃~+45℃
Hoogte: ≤3500m,
Relatieve Vochtigheid: ≤90%
Ladingsverordening +/5%
Lawaai<9 DB1="" Mt="">
Eindblok voor het toevoegen van fasen
- Productspecificatie
| Fase | Model |
Capaciteit (KVA) |
Huidig (A) | Grootte (mm) W*S*G |
Gewicht (kg) |
| tweefasen | Gtzw-D10 | 10 | 15 | 350×600×750 | 140 |
| Gtzw-D15 | 15 | 22 | |||
| Gtzw-D20 | 20 | 30 | 160 | ||
| Gtzw-D30 | 30 | 46 | 180 | ||
| Gtzw-D45 | 45 | 68 | 390×650×870 | 195 | |
| Gtzw-D60 | 60 | 90 | 240 | ||
| Gtzw-D75 | 75 | 113 | 460×650×1200 | 316 | |
| Gtzw-D100 | 100 | 152 | 330 | ||
| Gtzw-D150 | 150 | 228 | 700×700×1600 | 450 | |
| Gtzw-D200 | 200 | 300 | 530 | ||
| Gtzw-D250 | 250 | 342 | 1100×800×2100 | 630 | |
| Gtzw-D320 | 320 | 486 | 720 | ||
| Gtzw-D400 | 400 | 608 | 810 | ||
| Gtzw-D500 | 500 | 760 | 910 | ||
| Gtzw-D600 | 600 | 912 | 1050 | ||
| Gtzw-D800 | 800 | 1216 | 1800×1000×2100 | 1300 | |
| Gtzw-D1000 | 1000 | 1520 | 1650 | ||
| Gtzw-D1200 | 1200 | 1824 | 1900 | ||
| Gtzw-D1600 | 1600 | 2431 | 1800×1000×2100 |
3.Characteristics
v LCD het groot-Scherm
Gebruikend het groot-schermlcd vertoning, kan toont dynamisch vertoningsvoltage, stroom, en allerlei arbeidsvoorwaarde.
v Productkenmerken
De snelheid van reactietijd (regelende snelheid) is zeer snel, onderhoud-vrij anti-interference niet-contact, geen mechanische mislukking en slijtage van koolborstel. Voltage onafhankelijk regelen het in drie stadia om het saldo van outputvoltage te verzekeren. Bescherm effectief de veiligheid van het precisiemateriaal.
v de Precisie (outputnauwkeurigheid) kan worden aangepast
Al precisie van de stabilisator wordt vooraf ingesteld plus of minus 2 Volt. Volgens verschillende lading kan de vraag plus of minus 2 Volt worden aangepast, plus of minus 2 Volt.
v Handvoltage regulation
Volgens productievereiste, binnen het werkingsgebied van de 10%-nominale spanningwaarde, kan de stabilisator voltage voor verschillend elektromateriaal willekeurig plaatsen.
v Automatische Omleidingsfunctie
Uitgerust met automatische omleidingsfunctie, wanneer de stabilisator ontbreekt, kan het de leidingen automatisch worden, geen affectie voor de productie.
v de Beschermingsfunctie van het Output Hoge en Lage Voltage
Wanneer de controlerende kring het outputvoltage voorbij het bovenleer of de ondergrens ontdekt, kan de voltagestabilisator de leidingen automatisch worden, geen affectie voor de productie.
v Gebrek aan Fase/van de Fasefout Beschermingsfunctie
Wanneer het controle van kring ontdekte fasemislukking, zal de voltageregelgever /stabilizer automatisch de output en stem-alarm afsnijden.
v het Voltagefunctie van de Vertragings Stabiliserende Output
De laars van de voltagestabilisator of krijgt van een staat van bescherming terug, niet onmiddellijk zou geregeld worden. Maar het verblijf slechts na gebruikers bepaalt dat het leidingenvoltage normaal is om ervoor te zorgen dat het ladingsmateriaal niet zou beschadigd worden.
v Automatische Outputfunctie
Vooraf ingestelde het systeem is automatische output. Wanneer de stabilisator met de leidingen verbindt, ontdekt het systeem dat het machtsnet normaal is, dan zou het vertragen < 3="" ms="">
v Modulair Ontwerp, Gemakkelijk te vervangen en te herstellen
Goedkeurend modulair ontwerp, regelend kring en controlerend kringenonafhankelijke aan elkaar, zijn alle componenten standaard-normalisatie. De assemblage, het zuiveren, onderhoud is eenvoudiger en snel.
Wanneer de overbelasting of het kort:sluiten van korte duur, de transformator zou beschadigd worden om rol geen brandende brand te vermijden. Wanneer de overbelasting 100%, stabilisator 15 min kan weerstaan, 10 seconden voor overbelasting 500%.
- Hoofd Technische Index
| INPUT | Nominale spanning | FF208/220 Vac, F-N 120/127 Vac |
| Gestabiliseerde Voltagewaaier | 2P2W+G 220Vac +/- 30% (20-60% (aangepaste beschikbaar) | |
| Frequentie | 60HZ | |
| Inputbreker | Ja | |
| OUTPUT | Nominale spanning | 90.6/110/118/145.5 Vac, 157/220/236/252Vac |
| Centrumvoltage | ±7℅ (kan worden aangepast) | |
| Outputnauwkeurigheid | FF 208/220/221/236 Vac +/- 2 Volt, F-N 110.5/118/120/127Vac +/- 5% | |
| Reactietijd | ≤3ms | |
| Machtsfactor | 0,9 | |
| Stabilisatietijd | ≤100ms/Step | |
| THD | < 1=""> | |
| Efficiency | ≥99℅ | |
| Ladingsregelgeving | +/- 1,5% | |
| Onevenwichtsfactor in twee fasen | tweefasenvoltagesaldo automatisch, incrementation≤2% | |
| Overbelasting | 500% 10sg/100% 15min/50% 1 Uur30% 2 Uur 10% gaan verder | |
| Verbindingsmanier |
Eindblok voor het toevoegen van fasen
|
|
| Breker | Ja | |
| BESCHERMING | Over voltage | Wij keuren het verzoek goed |
| Onder voltage | Wij keuren het verzoek goed | |
| Faseverlies | Ja, ononderbroken aan omleiding | |
| Schommelingsbescherming | Ja | |
| Overbelasting | De elektrische opsporing, overbelast 1 minuut, de output worden afgesneden. | |
| Te sterke intensiteit | Elektronische opsporing en stroomonderbreker dubbele bescherming. | |
| Kortsluiting | Elektronische opsporing en stroomonderbreker dubbele bescherming. | |
| Omleiding | Handomleiding en automatische omleiding. | |
| INSTRUCTIE | Voltage | A, B, ∑AB In twee fasen toont respectievelijk ware en efficiënte waarden |
| Huidig | A, B, ∑AB In twee fasen toont respectievelijk ware en efficiënte waarden | |
| Werkende Staat | AVR/Bypass | |
| Abnormaal | Overvoltage, onder-voltage, overbelasting, zekering het blazen | |
| CONTROLEwijze | DSP stelt het meten technologie van de spaander de intelligente controle in werking | |
| HET WERK WIJZE | Met automatische voltageregelgeving en de omleiding, twee het werk wijze. | |
| VOLTAGE REGULATION-WIJZE | tweefasen pas afzonderlijk voltage aan | |
|
OVERBELAST CAPACITEIT
|
500% 10 Seconden 100% 15 minuten 50% 1 Uur 30% voor Uur 2 10% gaan verder |
|
| METINGStijd VOOR CORRECTIE | 8.33 Mej.reactie 1,5 ons (microseconden) | |
| ISOLATIEtransformator | Ja 1 voor Fasen | |
5.Main materiële Lijst
| Materiële Naam | Hoeveelheid | Fabrikant | Inleidingen |
| BIJLAGE | 1pcs | HRD |
Keur Dikke 2,0 goed koudwalsen Staalsheets.surface behandeling: G139→Phosphating+PZ660powder+powder deklaag of elektrostatisch (RAL7032) het plastic bespuiten; |
| VERTONING | 1pcs | HRD | Keur de hoeklcd van STH brede vertoning goed, duidelijk lezend; steroscopical en direct. |
| HOOFDraad | 1pcs | HRD | Ontwikkel PCB onafhankelijk, stabiel schakelschema; De belangrijkste onderdelen keuren ingevoerd merk, zoals „Infineon“, „ST“, „Fairchild“, „Toshiba goed“, enz. |
| ZING FASE DIE TRANSFORER COMPENSEERT | 2PCS | HRD | Door het secundaire vacuüm onderdompelen, en bak onophoudelijk 10 uren onder op hoge temperatuur van 130 ℃.Transformer isolatieklasse F, hittebestendigheid 155 ℃. Al weerstaand voltage is 3500V/5Ma/min; |
| REGELENDE TRANSFORMATOR IN DRIE STADIA | 2PCS | HRD | |
| RELAIS | 2PCS | HRD | Keur binnenlands prima merk, speciaal aangepast goed voor de Stabilisator van het Digitale Controlevoltage. |
|
ZEKERING
|
2PCS | Ming Rong | Goedkeurend binnenlandse zekering, de eerste hoogte van het bedrijf van merk „Ming Rong“ - kwaliteitsproducten |
| INPUTschakelaar | 1PCS | SHIHLIN | |
|
ABSORPTIE WEERSTAND |
3PCS | ELEKTRONISCHE VILVA |
Stabiel en duurzame industrieel-rangweerstand
duurzaam
|
| HYSTERESE TUSSEN STAPPEN | < 1=""> | ||
| COMMUTATIE | RELAIS | ||
| TECHNOLOGIE | TOEVOEGING EN AFTREKKING PHASOR | ||
| AANTALkranen | 6 |
6.Technology en Speciale Vereisten
1.With schakelaar van de output de handomleiding;
2. Bijlagemateriaal: Baosteel (of het Ijzer en het Staalgroep Corp van Wuhan) dikke 2mm walsen staalplaten koud;
3.Surface behandeling: G139→Phosphating+PZ660powder+powder deklaag (RAL7032);
4.Products vervaardiging overeenkomstig de wet van de de industrie standaard, Compenserende AC van de Volksrepubliek China Stabilisatordoelstellingen.
7.Technical documenten
Verstrek het volledige technische dossier over het materiaal:
A.1pcs de gehele machinekwaliteitscertificering.
B.1pcs het rapport van de Producttest
C.1pcs Gebruikershandleiding
8.Quality verzekering en de Naverkoopdienst
1)De periode van de materiaalgarantie is 2 jaar vanaf de datum van levering;
2)Tijdens de garantieperiode, de technische ondersteuning van de leveranciersaanbieding kostenloos; Wanneer het bericht van de mislukking door de Partij A krijg, zou de Partij B de garantieverplichtingen moeten uitvoeren; De reactie binnen 8 uren en de oplossing zouden zonder 24 uren moeten worden gegeven om de verliezen van Partij A. te verminderen. Als staat de onderhoudsbehoefte andere vervangstukken, Partij B het kopen, installatie bij en zuiverend, binnen 48 uren los het probleem op.
3)Na de garantieperiode, voorziet de leverancier gebruiker van de geschikte, hoogstaande, gunstige technische dienst en leveringsvervangstukken.

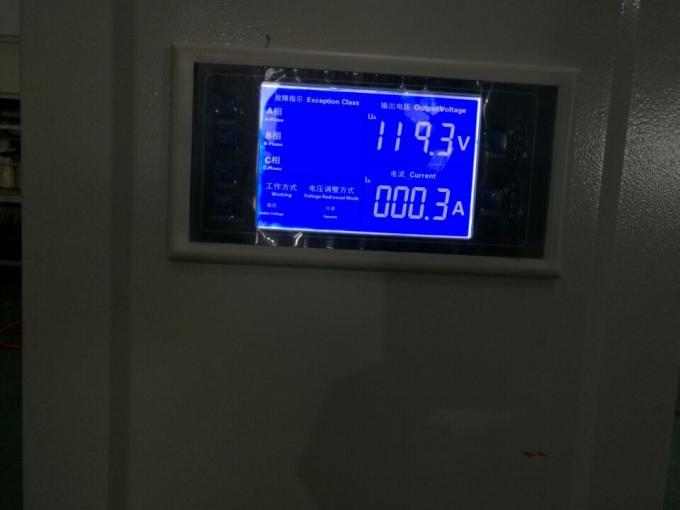

9.LCD vertoning

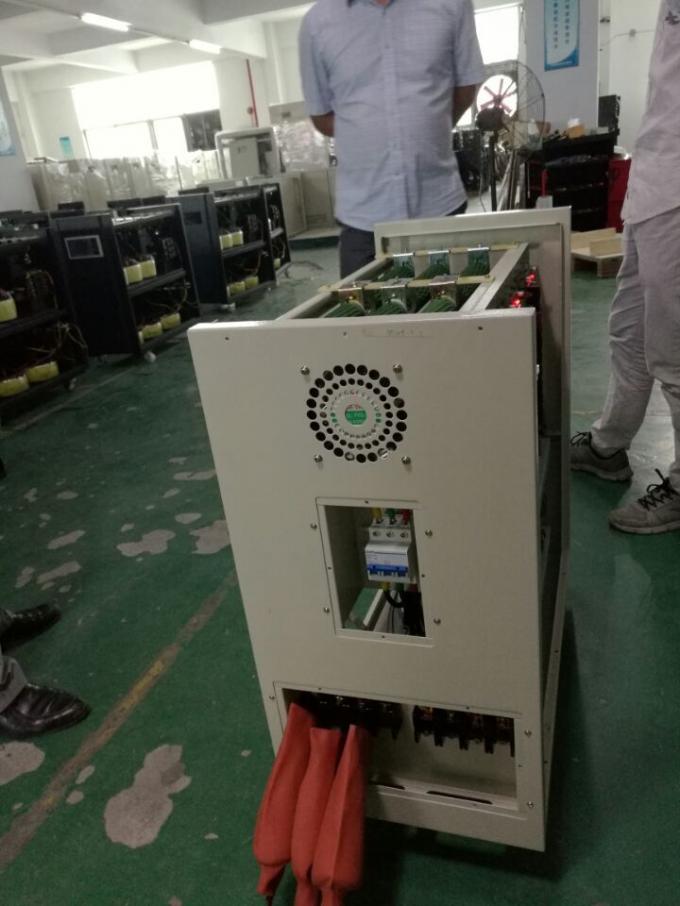

10.Pictures
