Trilling - de Vrije Controle van de de Stabilisatordsp Spaander van het 3 Fasevoltage met 24 Maanden Garantie
Productdetails:
Plaats van herkomst: | China |
Merknaam: | HRD/MOTU |
Certificering: | CE, ISO9001, ISO18001 |
Modelnummer: | Gtzw-s |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 1ps |
---|---|
Verpakking Details: | houten geval voor de uitvoer |
Gedetailleerde informatie |
|||
Fase: | 3phase 220Vac, Lijn - - lijn | Certificaat: | CE, ISO9001 |
---|---|---|---|
controle: | DSP-spaander | Vertoning: | Grote LCD |
kleur: | grijs (Zwarte facultatief) | Garantie: | 2 jaar na verzending |
Hoog licht: | regelgever van het 3 fase de automatische voltage,autovoltagestabilisator,dsp het voltagestabilisator van de spaandercontrole |
Productomschrijving
Gtzw-s10-1600KVA 3 de Specificaties van de het Voltagestabilisator van de Fase Digitale Controle
1. Werkomgevingen
Gebruik: binnen, trilling-vrij & schok, stabilisator geen ernstige affectie van isolatiegas, stoom, chemisch deposito, stof, vuil en andere het bombarderen en corrosief middel.
Het werk Voltage: 220/127 o r200/120 +/-30%, 50/60HZ
Werkomgevingstemperatuur: - 15℃~+45℃
Hoogte: ≤35000m,
Relatieve Vochtigheid: ≤90%
Ladingsverordening +/5%
Lawaai: < 9="" DB="" 1="" Mt="">
Eindblok voor het toevoegen van fasen
- Productspecificatie
Fase | Model |
Capaciteit (KVA) |
Huidig (A) | Grootte (mm) W*S*G |
Gewicht (kg) |
3phase | Gtzw-S10 | 10 | 28 | 350×600×750 | 140 |
Gtzw-S15 | 15 | 40 | |||
Gtzw-S20 | 20 | 55 | 160 | ||
Gtzw-S30 | 30 | 84 | 180 | ||
Gtzw-S45 | 45 | 125 | 390×650×870 | 195 | |
Gtzw-S60 | 60 | 165 | 240 | ||
Gtzw-S75 | 75 | 207 | 460×650×1200 | 316 | |
Gtzw-S100 | 100 | 279 | 330 | ||
Gtzw-S150 | 150 | 418 | 700×700×1600 | 450 | |
Gtzw-S200 | 200 | 550 | 530 | ||
Gtzw-S250 | 250 | 627 | 1100×800×2100 | 630 | |
Gtzw-S320 | 320 | 891 | 720 | ||
Gtzw-S400 | 400 | 1115 | 810 | ||
Gtzw-S500 | 500 | 1393 | 910 | ||
Gtzw-S600 | 600 | 1672 | 1050 | ||
Gtzw-S800 | 800 | 2229 | 1800×1000×2100 | 1300 | |
Gtzw-S1000 | 1000 | 2787 | 1650 | ||
Gtzw-S1200 | 1200 | 3344 | 1900 | ||
Gtzw-S1600 | 1600 | 4457 | 1800×1000×2100 |
3.Characteristics
v LCD het groot-Scherm
Gebruikend het groot-schermlcd vertoning, kan toont dynamisch vertoningsvoltage, stroom, en allerlei arbeidsvoorwaarde.
v Productkenmerken
De snelheid van reactietijd (regelende snelheid) is zeer snel, onderhoud-vrij anti-interference niet-contact, geen mechanische mislukking en slijtage van koolborstel. Voltage onafhankelijk regelen het in drie stadia om het saldo van outputvoltage te verzekeren. Bescherm effectief de veiligheid van het precisiemateriaal.
v de Precisie (outputnauwkeurigheid) kan worden aangepast
Al precisie van de stabilisator wordt vooraf ingesteld plus of minus 2 Volt. Volgens verschillende lading kan de vraag plus of minus 2 Volt worden aangepast, plus of minus 2 Volt.
v Handvoltage regulation
Volgens productievereiste, binnen het werkingsgebied van de 10%-nominale spanningwaarde, kan de stabilisator voltage voor verschillend elektromateriaal willekeurig plaatsen.
v Automatische Omleidingsfunctie
Uitgerust met automatische omleidingsfunctie, wanneer de stabilisator ontbreekt, kan het de leidingen automatisch worden, geen affectie voor de productie.
v de Beschermingsfunctie van het Output Hoge en Lage Voltage
Wanneer de controlerende kring het outputvoltage voorbij het bovenleer of de ondergrens ontdekt, kan de voltagestabilisator de leidingen automatisch worden, geen affectie voor de productie.
v Gebrek aan Fase/van de Fasefout Beschermingsfunctie
Wanneer het controle van kring ontdekte fasemislukking, zal de voltageregelgever /stabilizer automatisch de output en stem-alarm afsnijden.
v het Voltagefunctie van de Vertragings Stabiliserende Output
De laars van de voltagestabilisator of krijgt van een staat van bescherming terug, niet onmiddellijk zou geregeld worden. Maar het verblijf slechts na gebruikers bepaalt dat het leidingenvoltage normaal is om ervoor te zorgen dat het ladingsmateriaal niet zou beschadigd worden.
v Automatische Outputfunctie
Vooraf ingestelde het systeem is automatische output. Wanneer de stabilisator met de leidingen verbindt, ontdekt het systeem dat het machtsnet normaal is, dan zou het 30 seconden vertragen, die outputvoltage automatisch stabiliseren.
v Modulair Ontwerp, Gemakkelijk te vervangen en te herstellen
Goedkeurend modulair ontwerp, regelend kring en controlerend kringenonafhankelijke aan elkaar, zijn alle componenten standaard-normalisatie. De assemblage, het zuiveren, onderhoud is eenvoudiger en snel.
Wanneer de overbelasting of het kort:sluiten van korte duur, de transformator zou beschadigd worden om rol geen brandende brand te vermijden. Wanneer de overbelasting 150%, stabilisator 90 seconden kan weerstaan, 20 seconden voor overbelasting 200%.
- Hoofd Technische Index
INPUT | Nominale spanning | FF208/220 Vac, F-N 120/127 Vac |
Gestabiliseerde Voltagewaaier | 3P3W+G 220Vac+/30% (20-60% kan worden aangepast) | |
Frequentie | 60HZ | |
Breker | Ja | |
OUTPUT | Nominale spanning |
152/252 FF en F-N 87/152
|
Centrumvoltage | ±7℅ (kan worden aangepast) | |
Outputnauwkeurigheid | De volt van FF 200/208/220 Vac +/-2, F-N 118/127 Vac +/- 5% | |
Reactietijd | ≤3ms | |
Machtsfactor | 0,9 | |
Stabilisatietijd | ≤100ms/Step | |
THD | < 1=""> | |
Ladingsregelgeving | 1,5% | |
Efficiency | ≥99℅ | |
Onevenwichtsfactor in drie stadia | Voltagesaldo in drie stadia automatisch, incrementation≤2% | |
Breker | Ja | |
BESCHERMING | Over voltage | Wij keuren het verzoek goed |
Onder voltage | Wij keuren het verzoek goed | |
Faseverlies | Ja, ononderbroken aan omleiding | |
Schommelingsbescherming | Ja | |
Overbelasting | De elektrische opsporing, overbelast 1 minuut, de output worden afgesneden. | |
Te sterke intensiteit | Elektronische opsporing en stroomonderbreker dubbele bescherming. | |
Kortsluiting | Elektronische opsporing en stroomonderbreker dubbele bescherming. | |
Omleiding | Handomleiding en automatische omleiding. | |
INSTRUCTIE | Voltage | A, B, C, ∑ABC In drie stadia toont respectievelijk ware en efficiënte waarden |
Huidig | A, B, C, ∑ABC In drie stadia toont respectievelijk ware en efficiënte waarden | |
Werkende Staat | AVR/Bypass | |
Abnormaal | Overvoltage, onder-voltage, overbelasting, zekering het blazen | |
CONTROLEwijze | DSP stelt het meten technologie van de spaander de intelligente controle in werking | |
HET WERK WIJZE |
Met automatische voltageregelgeving en omleiding, twee die werken wijze. |
|
VOLTAGE REGULATION-WIJZE | driefasen pas afzonderlijk voltage aan | |
OVERBELAST CAPACITEIT
|
500% 10 Seconden 100% 15 Minuten 50% 1 Uur 30% voor Uur 2 10% gaan verder |
|
METINGStijd VOOR CORRECTIE | 8.33 Mej.reactie 1,5 ons (microseconden) | |
ISOLATIEtransformator | Ja 1 voor Fasen |
5.Main materiële Lijst
Materiële Naam | Hoeveelheid | Fabrikant | Inleidingen |
BIJLAGE | 1pcs | HRD |
Keur Dikke 2,0 goed koudwalsen Staalsheets.surface behandeling: G139→Phosphating+PZ660powder+powder deklaag of elektrostatisch (RAL7032) het plastic bespuiten; |
VERTONING | 1pcs | HRD | Keur de hoeklcd van STH brede vertoning goed, duidelijk lezend; steroscopical en direct. |
HOOFDraad | 1pcs | HRD | Ontwikkel PCB onafhankelijk, stabiel schakelschema; De belangrijkste onderdelen keuren ingevoerd merk, zoals „Infineon“, „ST“, „Fairchild“, „Toshiba goed“, enz. |
ZING FASE DIE TRANSFORER COMPENSEREN | 3PCS | HRD | Door het secundaire vacuüm onderdompelen, en bak onophoudelijk 10 uren onder op hoge temperatuur van 130 ℃.Transformer isolatieklasse F, hittebestendigheid 155 ℃. Al weerstaand voltage is 3500V/5mA/min; |
REGELENDE TRANSFORMATOR IN DRIE STADIA | 3PCS | HRD | |
RELAIS | 3PCS | HRD | Keur binnenlands prima merk, speciaal aangepast goed voor de Stabilisator van het Digitale Controlevoltage. |
ZEKERING
|
3PCS | Ming Rong | Goedkeurend binnenlandse zekering, de eerste hoogte van het bedrijf van merk „Ming Rong“ - kwaliteitsproducten |
INPUTschakelaar | 1PCS | SHIHLIN | |
ABSORPTIE WEERSTAND |
6PCS | ELEKTRONISCHE VILVA |
Stabiel en duurzame industrieel-rangweerstand
duurzaam
|
HYSTERESE TUSSEN STAPPEN | < 1=""> | ||
COMMUTATIE | RELAIS | ||
TECHNOLOGIE | TOEVOEGING EN AFTREKKING PHASOR | ||
AANTALkranen | 6 |
6.Technology en Speciale Vereisten
1.With schakelaar van de output de handomleiding;
2. Bijlagemateriaal: Baosteel (of het Ijzer en het Staalgroep Corp van Wuhan) dikke 2mm walsen staalplaten koud;
3.Surface behandeling: G139→Phosphating+PZ660powder+powder deklaag (RAL7032);
4.Products vervaardiging overeenkomstig de wet van de de industrie standaard, Compenserende AC van de Volksrepubliek China Stabilisatordoelstellingen.
7.Technical documenten
Verstrek het volledige technische dossier over het materiaal:
A.1pcs de gehele machinekwaliteitscertificering.
B.1pcs het rapport van de Producttest
C.1pcs Gebruikershandleiding
8.Quality verzekering en de Naverkoopdienst
1)De periode van de materiaalgarantie is 2 jaar vanaf de datum van levering;
2)Tijdens de garantieperiode, de technische ondersteuning van de leveranciersaanbieding kostenloos; Wanneer het bericht van de mislukking door de Partij A krijg, zou de Partij B de garantieverplichtingen moeten uitvoeren; De reactie binnen 8 uren en de oplossing zouden zonder 24 uren moeten worden gegeven om de verliezen van Partij A. te verminderen. Als staat de onderhoudsbehoefte andere vervangstukken, Partij B het kopen, installatie bij en zuiverend, binnen 48 uren los het probleem op.
3)Na de garantieperiode, voorziet de leverancier gebruiker van de geschikte, hoogstaande, gunstige technische dienst en leveringsvervangstukken.

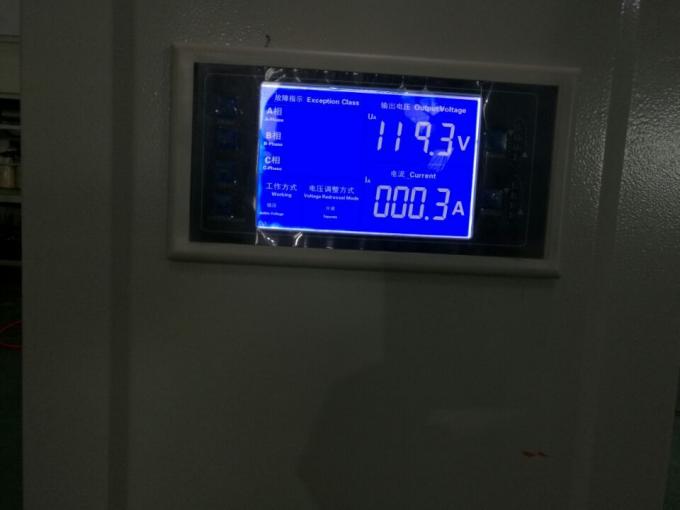

9.Display, Grote LCD

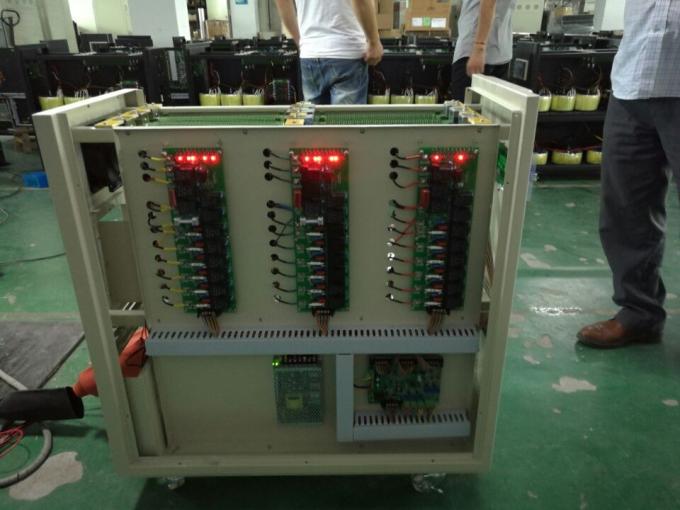

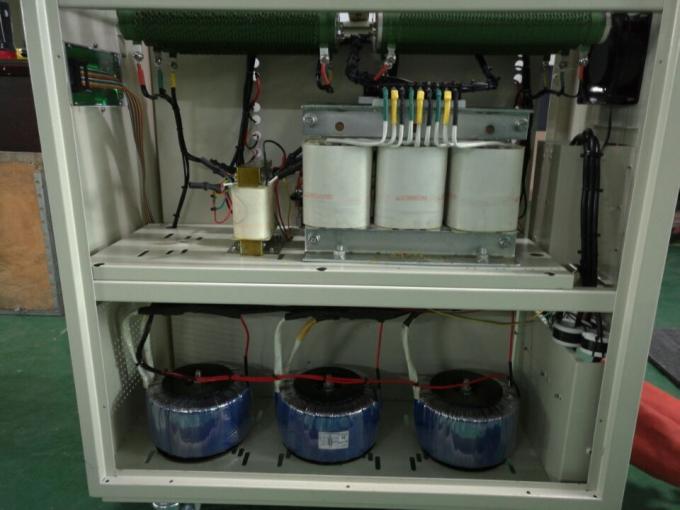

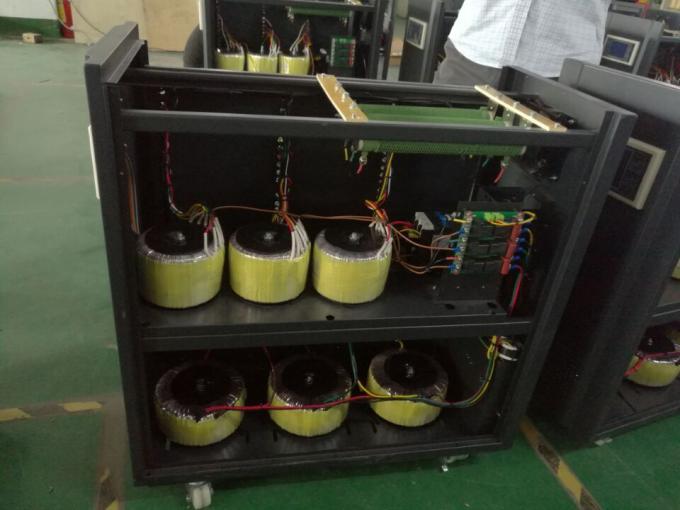

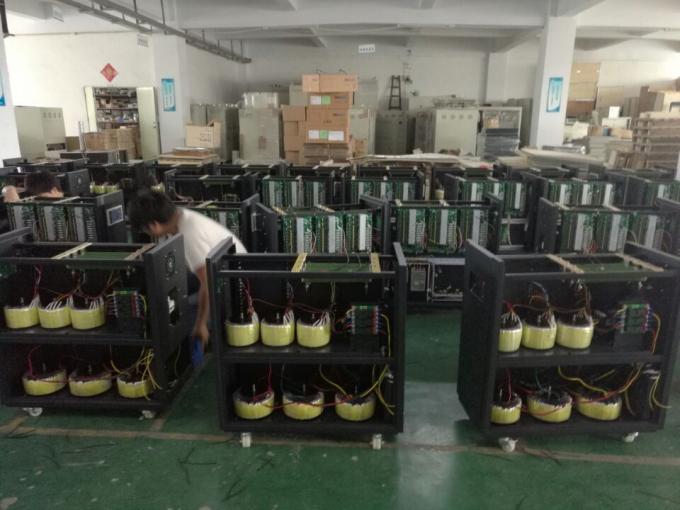

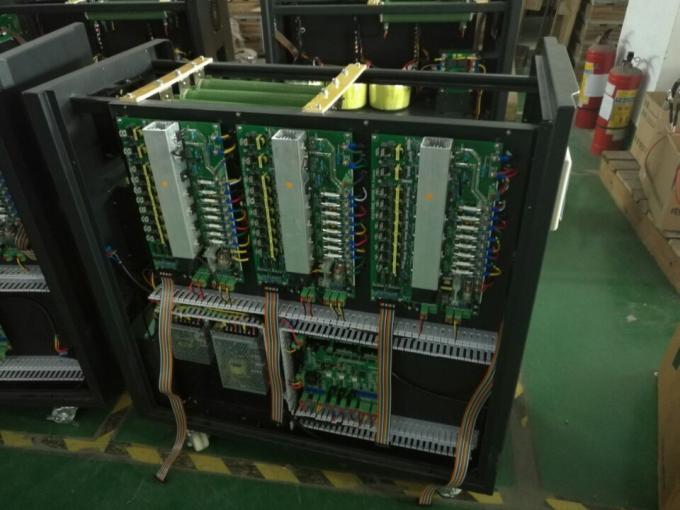

10.Pictures
11.Technical prestatiesvergelijking met andere typeregelgevers;
Technische indexvergelijking | De regelgever van het contact NIET voltage | Servomotorregelgever |
Het werk principe | De digitale intelligente bewerker van DSP, het ware RMS voltage en de stroom zijn onder opsporing en controleoutput in real time in een specifieke orde. Met relais aan en uit, om de waarde en de polariteit van het compensatievoltage te veranderen. Frequentie en voltage en sinus de golf is in-phase wordt toegevoegd om de stabiliteit die van het outputvoltage te handhaven. | Via motor om de koolborstelpositie inzake de rol van de regelgeversdia te drijven om de draaienverhouding regelgeversrol te veranderen. En dan zal het veranderend het compensatievoltage van de transformator, om het outputvoltage te stabiliseren. |
Reactietijd | Wanneer de voltagedaling boven 5%, enkel het 500ms vereist om voltage te stabiliseren. Tegelijkertijd, kan het het voorbijgaande niveau van de voltageschommeling, doeltreffende bescherming in real time van precisiemateriaal snel onderdrukken. | Langzame reactie, wanneer de voltagedalingen boven 5%, het noodzakelijk is om voltage binnen ongeveer 1500ms te stabiliseren. wegens de vertragingsverordening, kan het niet het onmiddellijke voltage van de inputschommeling effectief verhinderen. Zo is het moeilijk om precisiemateriaal effectief te beschermen. |
Parameter het plaatsen | Vertoningsknoop om de gebruikersvriendelijke parameters te plaatsen, geschikt, | De analoge potentiometer voor aanpassing |
Vertoning | Digitale LCD, de echte status van AVR | Wijzer |
Onderhoud | Vrij onderhoud. |
Routine vereist onderhoud. De koolborstel is gemakkelijk te dragen, vaak geblokkeerde motor. |
MTBF | 100000hours | 8760 uren |
Onevenwichtsgraad in drie stadia | Conventionele producten voor distributie in drie stadia Heb de functie in drie stadia van het voltage automatische saldo |
Conventionele aanpassing in drie stadia Hebben niet de functie in drie stadia van het voltage automatische saldo |
Efficiency | >99% | >98% |
Lekkage magnetische interferentie | Niet | Niet |
Netverontreiniging | Niet | Niet |
Langzaam beginnend effect | Alle producten hebben een eerste functie van de voltageoutput | De conventionele producten hebben deze eigenschap niet |
Onbeheerde verrichtings automatische laars | Alle producten hebben een onbeheerde verrichtings automatische startfunctie | De conventionele producten hebben niet |
De tijd van de beschermingsreactie | Abnormale situatie na 20ms-bescherming | De conventionele producten hebben geen bescherming |
De omleidingsfunctie | Heb (omleiding) | Heb (handboek) |
Over temperatuurbescherming | JA | Nr |
Statische omleiding | JA (Automatische overdracht zonder onderbreking,) | Nr |
Handomleiding | JA (Automatische overdracht zonder onderbreking) | Nr |
Over voltagebescherming | Ja (het Gemakkelijke plaatsen op LCD) | Ja (via potentieel-meter) |
Laag Voltagebescherming | Ja (het Gemakkelijke plaatsen op LCD) | Ja (via potentieel-meter) |
Voltagesaldo | 3phase met het Afzonderlijke fase aanpassen van voltage | 3phase met het verenigde aanpassen |
Over huidige bescherming | DSP-controle | Analoge controle |
1, wanneer de ladingsstroom de geschatte huidige waarde van de regelgever overschrijdt, zal de regelgever automatisch op omleiding overschakelen, en getoond op de LCD het schermoverbelasting, om de gebruiker eraan te herinneren om te verbeteren. En het kan blijven materiaal tegen schade beschermen die bij hoge snelheden lopen. 2.When de ladingsstroom overschrijdt geschatte huidige waarde van 10%, zal de regelgever automatisch op omleiding met op het eraan herinneren van de gebruiker om te verbeteren overschakelen. En de gebruiker zal de tijd hebben om de machine vóór de reizen van de inputbreker weg uit te zetten om de regelgever zelf tegen schade te beschermen. |
Wanneer de lading de geschatte stroom overschrijdt, zal het van automatisch overhalen. Gepast plotseling om weg aan te drijven, kan het zware schade aan de lading brengen, die bij hoge snelheid loopt. | |
Koelsysteem | Intelligente ventilator met temperatuurcontrolemechanisme, die de levensduur van de ventilator uitbreiden | Gedwongen - lucht |
Technische index | De regelgever van het contact NIET voltage | De regelgever van het inductievoltage |
Het werk principe | De digitale intelligente bewerker van DSP, het ware RMS voltage en de stroom zijn onder opsporing en controleoutput in real time in een specifieke orde. Met relais aan en uit, om de waarde en de polariteit van het compensatievoltage te veranderen. Frequentie en voltage en sinus de golf is in-phase wordt toegevoegd om de stabiliteit die van het outputvoltage te handhaven. | Door de stator en rotorfasehoek te veranderen om het input en outputvoltage te veranderen. |
Reactietijd | Snel, wanneer de voltagedaling boven 5%, enkel het 500ms vereist om voltage te stabiliseren. Tegelijkertijd, kan het het voorbijgaande niveau van de voltageschommeling, doeltreffende bescherming in real time van precisiemateriaal snel onderdrukken. | Langzaam, wanneer de voltagedalingen boven 5%, het noodzakelijk is om voltage binnen ongeveer 1500ms te stabiliseren. wegens de vertragingsverordening, kan het niet het onmiddellijke voltage van de inputschommeling effectief verhinderen. Zo is het moeilijk om precisiemateriaal effectief te beschermen. |
Parameter het plaatsen | Vertoningsknoop om de gebruikersvriendelijke parameters te plaatsen, geschikt, | De analoge potentiometeraanpassing, of kan worden geplaatst |
Vertoning | Digitale LCD | Wijzer |
MTBF | 100000hours | 8760 uren |
Onevenwichtsgraad in drie stadia | Conventionele producten voor distributie in drie stadia Heb de functie in drie stadia van het voltage automatische saldo |
Conventionele aanpassing in drie stadia Hebben niet de functie in drie stadia van het voltage automatische saldo |
Efficiency | >98% | 93%~96% |
Lekkage magnetische interferentie | Niet | Heb (de magnetische stroomlekkage van de statorrotor) |
Netverontreiniging | Niet | Heb de instorting van het schommelingsvoltage terug naar het net, met de machtsverhogingen zal, terugkoppelen. |
Langzaam beginnend effect | Met een eerste functie van de voltageoutput | hebben deze eigenschap niet |
Onbeheerde verrichtings automatische laars | Met een onbeheerde verrichtings automatische startfunctie | hebben deze eigenschap niet |
De tijd van de beschermingsreactie | Abnormale situatie na 20ms-bescherming | De conventionele producten hebben geen bescherming |
De omleidingsfunctie | Heb (omleiding) | Nr |
Onderhoudsmanier | Vrij onderhoud | Regelmatig vereist onderhoud |
