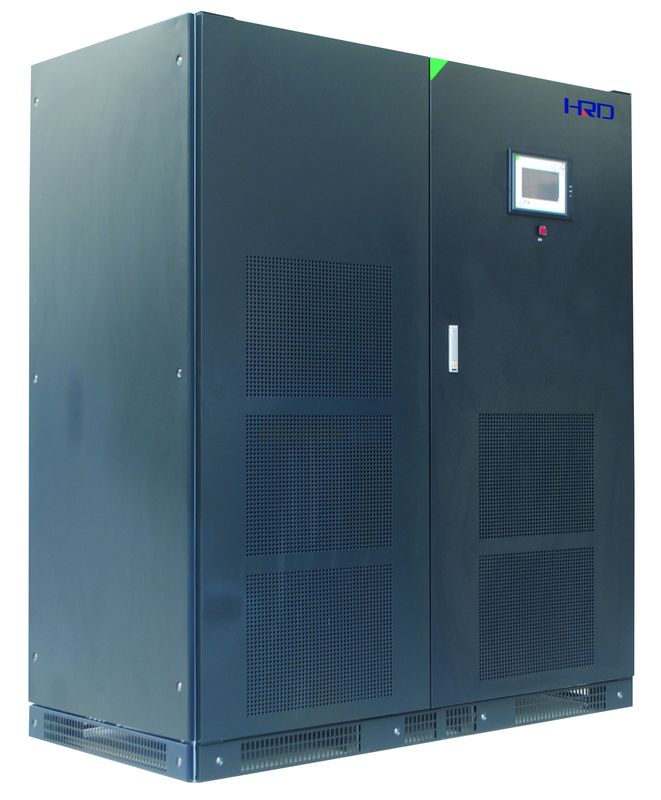

3 Fase met lage frekwentie Online UPS 10KVA - 400KVA met RS232

3 Fase met lage frekwentie Online UPS 10KVA - 400KVA met RS232

Productdetails:

Plaats van herkomst: Shenzhen China
Merknaam: HRD/OEM/ODM
Certificering: CE, ISO9001:2008
Modelnummer: PV3310II, PV3320I, PV3330III, PV33200II, PV33300II, PV33400II

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1pcs
Prijs: Negotiable
Verpakking Details: houten geval met pallet
Levertijd: 3 weken na beneden - betaling
Betalingscondities: TT
Levering vermogen: 500PCS/maand
Garantie: 2-3 jaar na verzending met 10years-technische ondersteuning
Beste prijs Contact

Gedetailleerde informatie

Productnaam: online UPS-systeem Tarieffrequentie: 50 / 60 Herz-auto-betekenis
Output PF: 0,8 (Vertraging) Systeemefficiency (ECO-wijze): 98% (@100%load)
Systeemefficiency (omschakelaarswijze): 92% (@100% lading); 90% @50%load; Communicatie Interface: Standaard facultatieve RS232: RS485/MODBUS
Hoog licht:

3 kva online UPS

,

online UPS-systeem

,

3 fase online UPS met rs232

Productomschrijving

3 Fase met lage frekwentie Online UPS 10KVA - 400KVA met RS232



Inleiding: Powervalue (Ⅱ) is promotie online gecontroleerde DSP ALS UPS met de transformator van de outputisolatie. Het kan uw perfect groot schild van de capaciteitsmacht voor uw kritieke en industriële lading zijn.

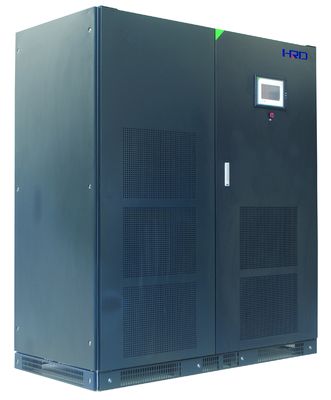

3 Fase met lage frekwentie Online UPS 10KVA - 400KVA met RS232 0





KWALITEITSvoeding


HRD PV (II) reeks is een Online dubbele omzetting (VFI) UPS met de transformator van de isolatieoutput, eenheidscapaciteit van 10KVA aan 400KVA. Het is immuun voor de interferenties op de elektrische voedinglijn aangezien het speciale input en outputfilters heeft. De wereld die DSP-technologie, met hoge snelheidsdsp bewerker 32bits leiden, wordt goedgekeurd om de hoge stabiliteit van het systeem en het geven van stabiele outputvoeding voor allerlei ruwe lading te waarborgen.





PERFECTE TOEPASSING: Midden en grote datacentrum, Telecommunicatie, Financiën, Verkeer, Defensie, Medisch, Onderwijs, Energie, Vervaardiging, Industrie, enz.





MAXIMUMbetrouwbaarheid


Het geavanceerde DPS technologietoestel verbetert aanzienlijk betrouwbaarheid, aangezien een vermindering van elektronische componenten de waarschijnlijkheid van analyses vermindert. De digitale controle wordt verstrekt door de microprocessor die, in PV (de II) reeks alle interne parameters, zo stijgende betrouwbaarheid en prestaties controleert. In parallelle verbindingen, verzekert de digitale controle saldo van de stromen, die na verloop van tijd wegens fenomenen zoals trillingen en temperatuur, tussen de UPS-eenheden en de uitwisseling van informatie zonder behoefte aan het hand stemmen over het algemeen veranderen. MTBF >200,000h.PV (II) is ontworpen zodat het tegelijkertijd zelfs daarna de installatie van de eerste eenheid kan worden verbonden. De machtsbeschikbaarheid kan dankzij diverse configuraties worden verhoogd beschikbaar zoals de parallelle configuratie, de Dubbele Busfunctie en het Dynamische Dubbele Bussysteem.





HOGE SNELHEIDSdsp BEWERKER: Verzekerend de verrichting meer snel en stabiel





DE LADING VAN HET OUTPUT100% ONEVENWICHT


UPS kan het onevenwichtslading van 3phase ermee instemmen 100% om soorten ladingsconfiguratie tevreden te stellen.





ECO-functie: op goede machtsvoorwaarde, kan UPS in ECO-wijze, efficiencybereik 98%, groen en energie werken - besparing;





UPS VOOR INDUSTRIËLE LADINGEN


Het pv-plus met zijn sterk overbelastingsvermogen, output galvanische isolatie en lage harmonische huidige vervorming, is de ideale oplossing voor industriële toepassingen.

Dank aan de hoge batterijstroom, PV plus Reeks is geschikt om met grote batterijbanken te werken aangezien het aanvulling in 10 uren kan waarborgen zoals die door de batterijfabrikant worden geadviseerd.





WERKENDE FLEXIBILITEIT: Alle machtsclassificaties van de PV (II) reeks kunnen ook als Frequentieconvertors 50 tot 60 Herz worden gebruikt en vice versa.





KLEURRIJKE MULTIFUCTIONAL-COMMISSIE


Het 7 duim kleurrijke multifunctionele paneel staat gemakkelijke en vermenselijkte verrichting van UPS toe. Het geeft toegang tot de belangrijkste parameters: status en alarm, controlebevelen, input, output, batterijmetingen (macht, stroom, voltage, frequentie en temperatuur) en montages. Het PV (II) de diagnostieksysteem van de reeksen omvat tot 128 alarm of berichten die nauwkeurige en gedetailleerde identificatie van om het even welke gebeurtenis toestaan.





Geavanceerd Batterijbeheer (ABM)


Het optimale batterijbeheer omvat:

  • Periodieke batterijtest, en automatisch overdracht tussen verhoging laden en vlotter die batterijlevensduur laden uit te breiden
  • Automatisch aanpassend de batterij het laden stroom volgens batterijcapaciteit
  • (De facultatieve) compensatie van de herladentemperatuur
  • Blijvend de vertoning van de filetijd





MAXIMUMveiligheid VOOR PERSONEEL


Het achterapparaat van de voerbescherming verhindert om het even welk voltage achtervoer in de stroomopwaartse distributieraad, waarbij de veiligheid van het onderhoudspersoneel wordt verzekerd.





VOLLEDIGE VOORtoegang EN GESCHIKTE KABELverbinding


De volledige frontale toegang is voor alle macht en elektronische componenten, die de vereiste vloerruimte verminderen en bijgevolg de installatiekosten drukken.

Gevormd met bovenkant en bodemkabelverbinding





PERFECTE MENS-MACHINE MEDEDELING


UPS-de Monitorsoftware toont de belangrijkste informatie zoals het input en outputvoltage, de toegepaste lading, de resterende hulptijd, enz., in de vorm van grafieken. De software kan informatie zelfs in het geval van een mislukking, tot steun van de foutendiagnostiek verstrekken. De UPS-Monitorsoftware kan worden gebruikt om de automatische sluiting van alle open systemen in het geval van een verlengde zwarte uit te programmeren. PV plus kan ook met een netwerkagent voor toepassingen op LAN of WAN-netwerken werken.

UPS bevat de volgende hardwareinterfaces:

  • RS232 /RS485-interface,
  • Droge contacten: lage batterij, batterijlossing, omleiding/analyse
  • EPO (Noodsituatiemacht weg) contact voor UPS-sluiting die de verre noodsituatieknoop gebruiken.
  • SNMP-(facultatieve) kaart





GEAVANCEERDE PARALLEL


De maximumparallel tot 8 eenheden en deelt de gemeenschappelijke batterij pack.10-80kva parallel met parallelle slechts kaart; 100kva-400kva, kunnen de parallelle kaart met weversreactantie en de verschillende capaciteit UPS ook zijn parallel zijn;





DYNAMISCH DUBBEL BUSsysteem


Twee onafhankelijke die systemen in Dubbele Busconfiguratie kunnen worden geplaatst samen op elk ogenblik voor systeemuitbreiding of onderhoud worden samengevoegd. Dit verstrekt heel wat flexibiliteit in uw installatie in het geval van onderhoud of wanneer het noodzakelijk is om het overtolligheidsniveau van beide systemen te veranderen.





GEBEURTENISlogboek: 1000 historische gebeurtenissen kunnen worden bewaard, wat voor het vinden van UPS-verrichtingsstatus voor onderhoud gemakkelijk en nuttig is

Technische beschrijving:

1) 10-120KVA specificatie:

Model

PV3310ii

PV3315ii

PV3320ii

PV3330ii

PV3340ii

PV3360ii

PV3380ii

PV33100ii

PV33120ii

Capaciteit

10KVA

15KVA

20KVA

30KVA

40KVA

60KVA

80KVA

100KVA

120KVA

systeem

Output PF



0,8 (vertraging)

Systeemefficiency (omschakelaarswijze)

92% (@100% lading); 90% @50%load;

Systeemefficiency (ECO-wijze)

98% (@100%load)

Maximumlekkagestroom

100 (mA)

MTBF

Boven 200,000hours

Droog contact

Norm: 3 typessignaal (BAT. lage, batterijwijze, omleiding /failure);

Facultatief: droog contact 14; output: 12Vdc 80mA

Communicatie interface

Standaard facultatieve RS232: RS485/MODBUS

Verrichtingstemperatuur

0 ~ 40 °C

Vochtigheid

95% (niet-condenseer)

Het koelen

Gedwongen - lucht (snelheid die al naar gelang ladingspercenten variëren)

Max. hoogte

Binnen 1000m (elke 100increase, capaciteitsdaling -1%), Maximum 4000m

Lawaai (dB)

52 ~ 58

IP bescherming

(EN 60529)

IP20

Input-output manier

Bodem /rear

Veiligheidsnorm

veiligheid: GB4943, EN 50091-1; EMI: GB7260.2, GB/T 17626.2~5EMC, EN 50091-2

Fysiek

W *D*H (mm)

600*600*1280

800*800*1480

800*800*1800

Gewicht (Kg)

195

210

220

305

340

500

600

800

950

AC input

Nominale spanning

380/400/415VAC three-wire in drie stadia

De waaier van het inputvoltage

± 15% - regelbare ± 25%)

Tarieffrequentie

50 / 60 Herz-auto-betekenis

Frequentiegebied

50/60Hz+/-5Hz

De functie van de inputzachte start

0 - 100%, (settable) 10-300s

De factor van de inputmacht

Bereikbare 0,99 (plus harmonische filter)

Ingangsstroom harmonische component (THDi)

Kan <5>

Max. ingangsstroom [A]

18

27

36

54

72

108

144

180

216

De output kenmerkend van de gelijkrichter

Handhaaf het voltage (20°C)

Batterijtype 1 en 2: V =435Vdc (2,266 x Gr.)

Batterijtype 3: V =424Vdc (2,21 x Gr.)

Batterijtype 0: de voltagewaarde tussen type 1and 2,

Voltage regelende waaier: V =400~460Vdc

Het laden voltage (20°C)

Batterijtype 1 en 2: V (%recharging<95>

Batterijtype 3: V (%recharging<95>

Batterijtype 0: de voltagewaarde tussen type 1and 2,

Voltage regelende waaier: V =400~460Vdc

Het hoogste het laden voltage

445V

De het voltageregelgeving van de ladersoutput nauwkeurigheid

1%

Gelijkstroom-de component van het rimpelingsvoltage

≤1%

Batterij

Eenheidsaantal (nominale spanning)

384VDC (verkiesbare 360-384v,)

Ladende huidige montages

0.1C (batterijcapaciteit)

Het het eindvoltage van de batterijlossing

Batterijtype 1,2 en 3: zonder commissie lossingsstroom, V min=346 [V gelijkstroom]

Batterijtype 1,2 en 3: de capaciteit van de outputstroom =Ah, V min=316 [V gelijkstroom]

Batterijtype 1,2 en 3: de capaciteit van de outputstroom >Ah, V min=306 [V gelijkstroom]

Batterijtype 0: de fabriek plaatste de standaardwaarden, V min=320 [V gelijkstroom]



Regelende waaier: V min =300~360 [V gelijkstroom]

Omschakelaarsoutput

Nominaal vermogen [KVA]

10

15

20

30

40

60

80

100

120

Geschatte macht [kW]

8

12

16

24

32

48

64

80

96

Nominale spanning [V]

380/400/415VAC four-wire in drie stadia

Geschatte stroom [A]

12

18

24

36

48

72

96

120

144

Fasevoltage het plaatsen

200 ~ 244 V (controleraad)

Piekfactor

3:1

Golfvorm

Sinusgolf

De verschuiving van de voltagefase (graden)       100% evenwichtige lading

± 1 '

De verschuiving van de voltagefase (graden)

100% uit zijn evenwicht gebrachte lading

± 2 '

Het verschil van het fasevoltage         100% saldolading

± 1%

Het verschil van het fasevoltage         100% uit zijn evenwicht gebrachte lading

± 3%

Totale harmonische inhoud (THD v)                                100% lineaire lading

<2>

Totale harmonische inhoud (THD v)                               100% niet-lineaire lading

<5>

De stabiliteit van het evenwichtstoestandvoltage

± 1%

Voorbijgaande voltagereactie

± 5% binnen 10ms

Geschatte frequentie

Zelfde zoals input

Frequentiestabiliteit

Wanneer asynchroon, ± 0.5%; synchronisatie, ± 2%

(kan aan ± 1~ 5%, door de paneelverrichting worden geplaatst)

Overbelasting

600 '/10 '/1 ' (110/125/150% geschatte stroom)

Kortsluiting 0.1s

Dubbele input

Omschakelaarsefficiency           (lading 100%)

98%

Omleiding

Nominaal vermogen [KVA]

10

15

20

30

40

60

80

100

120

Nominale spanning [V]

380/400/415VAC four-wire in drie stadia

De waaier van het inputvoltage

± 15% (kan van het controlebord ± 10%, ± 20% worden aangepast)

Geschatte frequentie       [Herz]

50 / 60

Frequentiegebied

± 2% (kan van het controlebord ± 5% worden aangepast)

„RESERVE OP“ (Eco-wijze, de omleidingsschakelaar aan omschakelaar) overdrachttijd

2~5ms

Omschakelaar/de tijd van de omleidingsoverdracht

<1ms>

Overbelasting

10 '/1 '/18“ (150/175/200% Geschatte stroom)

Standaardconfiguratie

De bescherming van de voerstroom, onafhankelijk geïsoleerde omleiding





2)  160-400KVA de lijst van de productspecificatieparameter:

Model

PV33160 ii

PV33200 ii

PV33250 ii

PV33300 ii

PV33350 ii

PV33400 ii

Capaciteit

160KVA

200KVA

250KVA

300KVA

350KVA

400KVA

impuls 6

impuls 12

impuls 6

impuls 12

impuls 6

impuls 12

impuls 6

impuls 12

impuls 6

impuls 12

impuls 6

impuls 12

Systeemparameter

De factor van de outputmacht

0,8 (vertraging)

Algemene efficiency (normaal model)                 Lading 100%

94%

Lading 50%

92%

Algemene efficiency:

(ECO-wijze)              Lading 100%

98%

Maximumlekkagestroom (mA)

100

Reserve economisch model

Standaardfuncties

Beteken tijd vóór mislukking (MTBF)

Boven 200.000 uren

Droog contactsignaal

Norm drie controlesignaal (lage batterij, batterijlossing, omleiding/analyse);

Facultatief 14 controlesignaal; output 12Vdc 80mA

De haven van computermonitors

Standaards232, facultatieve ODBUS

Lopende temperatuur

0 ~ 40 °C

Maximum relatieve vochtigheid

95% (non-condensing)

Het koelen

Gedwongen ventilatie (ventilatorsnelheid die met lading veranderen)

Maximumhoogte

1000m schatte machts (Toenemende 100m lagere 1%) maximum 4000m

Lawaai dB

54 ~ 62

Beschermingsklasse

(EN 60529)

IP20

Inham en afzet van de draadmanier

Bodem /rear

Veiligheidsnorm

Veiligheid: GB4943, EN 50091-1; elektromagnetische compatibiliteit: GB7260.2,

GB/T 17626.2~5EMC, EN 50091-2

Fysische parameter

Wijd (mm)

1100

1400

1100

1400

1400

1400

1400

1400

1600

1600

1600

1600

Deep*high (mm)

800*1800

1000*2000

1100*2000

Gewicht (kg)

1200

1550

1350

1750

1500

1950

1650

2150

1850

2400

2100

2700

De eigenschappen van de inputgelijkrichter

Nominale spanning

380/400/415VAC draad drie in drie stadia

Voltagewaaier

± 15% (regelbare ± 25%)

Geschatte frequentie

50 / De automatische identificatie van 60 Herz

Frequentiegebied

45 ~ 65

Inputmacht

langzame beginfunctie

Ja, 0 - 100%, kan aan 10-300 seconden worden geplaatst

De factoren cosφ van de inputmacht

Bereikbare 0,99 (plus harmonische filter)

Ingangsstroom harmonische component (THDi)

kan<5>

Max.input stroom [A]

250

315

400

500

550

630

De output kenmerkend van de gelijkrichter

Handhaaf het voltage (20°C)

Batterijtype 1 en 2: V =435Vdc (2,266 x Gr.)

Batterijtype 1 en 2:



V =544Vdc (2,266 x Gr.)

Batterijtype 3: V =424Vdc (2,21 x Gr.)

Batterijtype 3:



V =530Vdc (2,21 x Gr.)

Batterijtype 0: de voltagewaarde tussen type 1 en 2,

Voltage regelende waaier: V =400~460Vdc

Batterijtype 0: de voltagewaarde tussen type 1 en 2, Voltage regelende waaier:

V =500~575Vdc

Het laden voltage (20°C)

Batterijtype 1 en 2: V (%recharging<95>

Batterijtype 1 en 2: V (%recharging<95>

=557Vdc (2,32 x Gr.)

Batterijtype 3: V (%recharging<95>

Batterijtype 3: V (%recharging<95>

=576Vdc (2,4 x Gr.)

Batterijtype 0: de voltagewaarde tussen type 1 en 2,

Voltage regelende waaier: V =400~460Vdc

Batterijtype 0: de voltagewaarde tussen type 1 en 2, Voltage regelende waaier:

V =500~575Vdc

Het hoogste het laden voltage

445V

556V

De het voltageregelgeving van de ladersoutput nauwkeurigheid

1%

Gelijkstroom-de component van het rimpelingsvoltage

≤1%

Batterij

Eenheidsaantal (nominale spanning)

192 eenheden (384VDC)

240 eenheden (480VDC)

Ladende huidige montages

0,1 C (batterijcapaciteit)

Het het eindvoltage van de batterijlossing

Batterijtype 1,2 en 3: zonder commissie lossingsstroom,

Vmin=346 [V gelijkstroom]

Batterijtype 1,2 en 3: zonder commissie lossingsstroom, Vmin=433 [V gelijkstroom]

Batterij type1,2 en 3: de capaciteit van de outputstroom =Ah,

Vmin=316 [V gelijkstroom]

Batterijtype 1,2 en 3:

de capaciteit van de outputstroom =Ah,

Vmin=395 [V gelijkstroom]

Batterijtype 1,2,3: de capaciteit van de outputstroom >Ah,

Vmin=306 [V gelijkstroom]

Batterijtype 1,2 en 3:

de capaciteit van de outputstroom >Ah,

Vmin=383 [V gelijkstroom]

Batterijtype 0: de fabriek plaatste de standaardwaarden, de Regelende waaier van Vmin=320 [Vdc]: Vmin =300~360V [V gelijkstroom]

Batterijtype 0: de fabriek plaatste de standaardwaarden, de Regelende waaier van Vmin=400 [V gelijkstroom]:

Vmin =375~450V [V gelijkstroom]

Omschakelaarsoutput

Nominaal vermogen [KVA]

160

200

250

300

350

400

Geschatte macht [kW]

128

160

200

240

280

320

Nominale spanning [V]

380/400/415VAC four-wire in drie stadia

Geschatte stroom [A]

195

243

304

365

426

486

Fasevoltage het plaatsen

200 ~ 244 V (controleraad)

Piekfactor

3:1

Golfvorm

Sinusgolf

De verschuiving van de voltagefase (graden)       100% evenwichtige lading

± 1 '

De verschuiving van de voltagefase (graden)

100% uit zijn evenwicht gebrachte lading

± 2 '

Het verschil van het fasevoltage         100% saldolading

± 1%

Het verschil van het fasevoltage         100% uit zijn evenwicht gebrachte lading

± 3%

Totale harmonische inhoud (THD v)                                100% lineaire lading

<2>

Totale harmonische inhoud (THD v)                               100% niet-lineaire lading

<5>

De stabiliteit van het evenwichtstoestandvoltage

± 1%

Voorbijgaande voltagereactie

± 5% binnen 10ms

Geschatte frequentie

Zelfde zoals input

Frequentiestabiliteit

Wanneer asynchroon, ± 0.5%; synchronisatie, ± 2%

kan aan ± 1~ 5%, door de paneelverrichting) worden geplaatst

Overbelasting

600 '/10 '/1 ' (110/125/150% geschatte stroom)

Kortsluiting 0.1s

Dubbele input

Omschakelaarsefficiency           (lading 100%)

98%

Omleiding

Nominaal vermogen [KVA]

160

200

250

300

350

400

Nominale spanning [V]

380/400/415VAC four-wire in drie stadia

De waaier van het inputvoltage

± 15% (kan van controle panel± 10%, ± 20% worden aangepast)

Geschatte frequentie       [Herz]

50 / 60

Frequentiegebied

± 2% (kan van controle panel± 5% worden aangepast)

„RESERVE OP“ (Economische wijze, de omleidingsschakelaar aan omschakelaar) omzettingstijd

2~5ms

Omschakelaar/de tijd van de omleidingsoverdracht

<1ms>

Overbelasting

10 '/1 '/18“ (150/175/200% geschatte stroom)

Standaardconfiguratie

De bescherming van de voerstroom, onafhankelijk geïsoleerde omleiding



NOTA: 120VAC het machtsnet 10-200kva is beschikbaar;

Wilt u meer details over dit product weten
Ik ben geïnteresseerd 3 Fase met lage frekwentie Online UPS 10KVA - 400KVA met RS232 kun je me meer details sturen zoals type, maat, hoeveelheid, materiaal, etc.
Bedankt!
Wachten op je antwoord.
