HQM-600-serie Modulaire UPS 60-840kVA met 60kVA-krachtmodule
Productdetails:
| Plaats van herkomst: | Shenzhen China |
| Merknaam: | HRD/OEM |
| Certificering: | CE |
| Modelnummer: | HOM300,HQM400,HQM500,HQM600 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | 21000USD/PCS |
| Verpakking Details: | Normen voor uitvoer |
| Levertijd: | Binnen 2 weken |
| Levering vermogen: | 100 stuks per maand |
|
Gedetailleerde informatie |
|||
| Kleur: | Zwart | Type: | Meest geavanceerde Online 3-niveau omvormer |
|---|---|---|---|

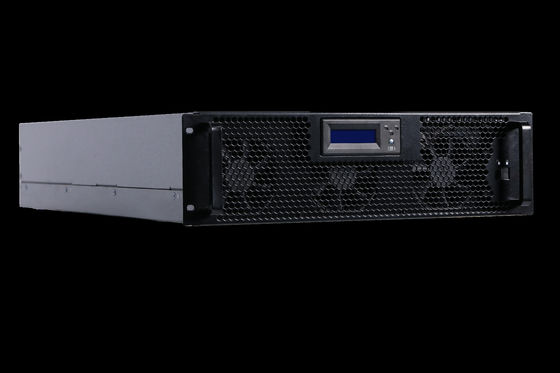

| Controle: | volledige DSP-controle | Stroommodule: | 60kVA/60kW, 3U rek |
| Efficiëntie: | 960,5% in normale toestand | Input PF: | hoger dan 0.999 |
| Thdi: | minder dan 3% voor lineaire belasting, minder dan 5% voor niet-lineaire belasting | Parallel: | 3 eenheden, tot 1800 kVA |
| Charger: | ABM-oplader, met 3-fase opladen, maximale levensduur van de batterij | Interface: | RS232, RS485, USB, SNMP, AS400 en programmeerbare droge contacten |
| Afbeelding: | 10.4 inch kleurrijk touchscreen | Power-walk in: | - Ja, dat klopt. |
| Bescherming: | Uitgebreide bescherming, overbelasting, kortsluiting, enz. | slim slapen: | ja, energiebesparing |
| output PF: | 1.0 | THDu: | THDu < 1% ((lineaire belasting),THDu< 5% ((niet-lineaire belasting), |
| Uitgangsspanning: | 380/400/415VAC,3 x 400 VAC (3Ph+N),380Vac/220Vac±1% | Toepassing: | Telecommunicaties, Computer, financiële overheid, vervaardiging |
| Bescherming: | Kortsluiting, Te sterke intensiteit, Overvoltage, overbelasting, Uit zijn evenwicht gebrachte Lading | Fase: | Drie fasen |
Productomschrijving

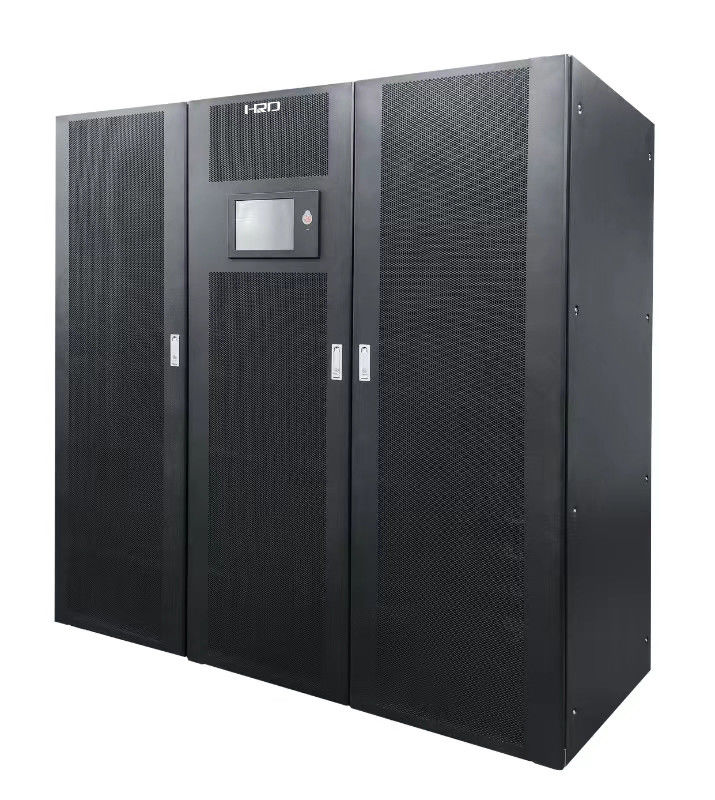

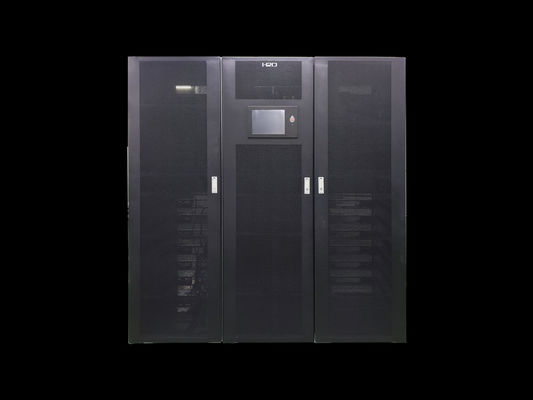

Naam:HQ-M 600 serie 60-840kVA Online modulaire UPS
Model:HQ-M 600-serie
Kortom:
Vermogenbereik: 60 ‰ 840 kVA;
Modulecapaciteit: 60 kVA;
Configuratie: 1-14 slots;
Toepassing:
Datacentrum, telecom, netwerk, beveiliging, laboratorium, metro, ziekenhuis, overheid, leger, energie, vervoer, omroep, bank, universiteit, wetenschappelijk onderzoek, petrochemie, enz.
Kenmerken:
L Volledige digitale DSP-controle in het proces van rectificatie, omvormer, opladen en ontladen
l Intelligente batterijbeheeroplossing, geïntegreerd in een intelligent derde ordebatterijoplaad- en ontladingsbeheersysteem, verleng de levensduur van de batterij
Invoervermogen tot 0.999Invoerharmonische stroom: < 3%, 3-niveaue-omvormer, systeemdoeltreffendheid hoger dan 96,5%
l Intelligent systeem voor zelfdiagnoses, overvloedige storingsgegevens, grote opslagcapaciteit voor historische gegevens
L Vriendelijke mens-machine-interface, met groot touchscreen en toetsenbord, overvloedige informatie
l Driefasig in, driefasig uit, dubbel omschakelsysteem online, biedt de beste elektriciteitskwaliteit en belastingbescherming

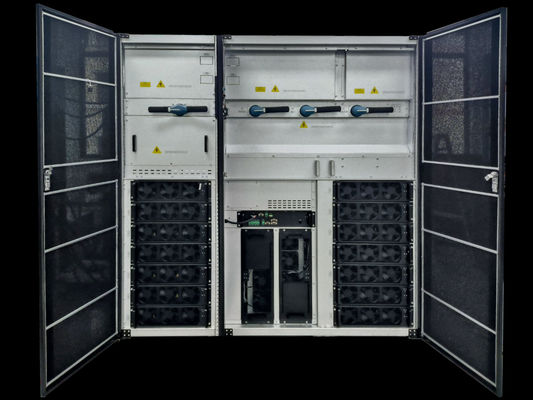

L Modulair ontwerp, ondersteunt warmteplug, gemakkelijk onderhoud op locatie
l Uitstekende aanpassingsvermogen tegen belasting, overbelasting en kortsluiting
l Digitale circulatiebeheertechnologie, hoge betrouwbaarheid in parallel tot 3 racks, tot 1800 kVA
l Smart-sleep-functie, het systeem kan sommige modules op intelligente wijze afsluiten volgens de belasting, waardoor een hoger rendement wordt bereikt
l Meerdere communicatieinterfaces: RS232, RS485, USB, SNMP, AS400 en programmeerbare droge contacten
L EPO-functie
| Model | HQM600/60 | HQM840/60 | HQM1000/62.5 | ||||
| Nominaal vermogen | 600 kVA/600 kW | 840 kVA/840 kW | 1000 kVA/1000 kVA | ||||
| Stroommodule |
60 kVA/60 kW 60 kVA/60 kW |
60 kVA/60 kW 60 kVA/60 kW |
62.5kVA/62,5kW 62.5kVA/62,5kW
|
||||
| Nummer van de krachtimodule | 10 | 14 | 16 | ||||
| Natuurkunde | |||||||
|
Afmeting van de kast (WxDxH mm) |
1000*1100*2000 | 1800*850*2000 | 3600*1000*2000 | ||||
| Module ((W*D*H) mm | 440*720*130 (3U) | 440*720*174 (4U) | |||||
| Hoofdstuk | Input PF | > 0.99 | |||||
| THDi | < 3%100% lineaire belasting, < 5% voor niet-lineaire belasting | ||||||
| Spanningsbereik |
304 ̊478Vac (line-line) 100% belasting; 228V~304Vac (lijn-lijn) belasting, lineair verlaagd van 100% tot 75% |
||||||
| Frequentiebereik | 40-70 Hz | ||||||
| Batterij | Nominale spanning | ±240VDC ((432~528Vdc; 36~44 instelbaar) | |||||
| Oplaadnauwkeurigheid | ± 1% | ||||||
| Bijpass | Nominale spanning | 380/400/415VAC ((L-L) | |||||
| Spanningsbereik | Bereik: -40%- +25%, instelbaar, standaard -20%+15%; | ||||||
| Overbelasting | 125%, langdurige werking 125% |
||||||
| Inverter | Nominale spanning | 380/400/415VAC ((L-L) | |||||
| Rated Freq. | 50/60Hz | ||||||
| Output PF | 1.0 | ||||||
| Spanningsnauwkeurigheid | ±1,0% | ||||||
| Belaste reactie | < 5% (20% - 80% - 20% stapbelasting) | ||||||
| Hersteltijd | < 20 ms (0% - 100% -0% stapbelasting) | ||||||
| Uitvoer THDu | < 1% ((lineaire belasting), < 5% (niet-lineaire belasting volgens IEC 62040-3) | ||||||
| Overbelasting | 105% lange tijd;105%-125%,1 min;>150%,200 ms | ||||||
| Frequentie nauwkeurigheid | 00,1% | ||||||
| Synchronisatievenster | Instelbaar, ± 0,5 Hz-± 5 Hz, standaard ± 3 Hz | ||||||
| Slew rate | Stabiele,0.5Hz/S-3Hz/S, standaard 0.5Hz/S | ||||||
| Krestfactor | 3:1 | ||||||
| Fase-nauwkeurigheid | 120°±0,5° | ||||||
| Systemen | Efficiëntie | Normale modus ≥ 96,5%;batterijmodus ≥ 96,5% | |||||
| Afbeelding | LED + 10,4 inch touchscreen | ||||||
| Certificering- Veiligheid | IEC62040-1, IEC60950-1 | ||||||
| Certificering- EMS | IEC62040-2;IEC61000-4-2 ((ESD);IEC61000-4-3 ((RS);IEC61000-4-4 (EFT);IEC61000-4-5 (surge) | ||||||
| IP-graad | IP20 | ||||||
| Configuratie | USB, RS232, RS485, Droog contact, koud starten, luchtfilter | ||||||
| Optie | SNMP kaart, AS400 kaart, Parallel kit, SPD, LBS | ||||||
| Milieu | 0-40°C ((operatie);-25°C~70°C ((opslag);0-95% (vochtigheid, niet-condensatie) | ||||||
| Geluid ((dB)) ((1 meter)) | 72 dB @ 100% belasting, 69 dB @ 45% belasting | ||||||
Opmerking: de specificaties kunnen zonder verdere kennisgeving worden gewijzigd.
