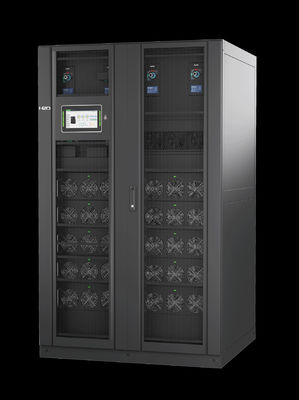

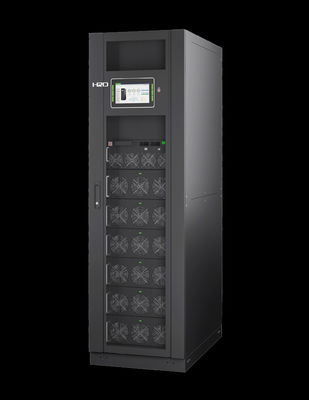

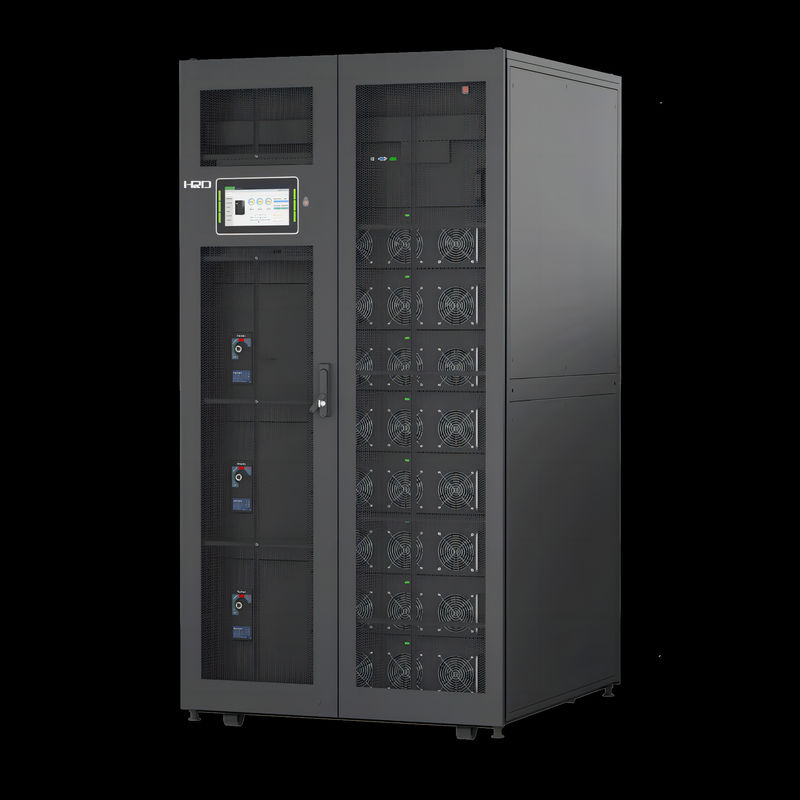

HQM-H-serie Modulaire UPS240kVA -720kVA,480Vac/60Hz
Productdetails:
| Plaats van herkomst: | Shenzhen China |
| Merknaam: | HRD/OEM |
| Certificering: | CE |
| Modelnummer: | HOM300,HQM400,HQM500,HQM600 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | 12000USD/PCS |
| Verpakking Details: | Normen voor uitvoer |
| Levertijd: | Binnen 2 weken |
| Levering vermogen: | 100 stuks per maand |
|
Gedetailleerde informatie |
|||
| Kleur: | Zwart | Type: | Meest geavanceerde Online 3-niveau omvormer |
|---|---|---|---|
| Controle: | volledige DSP-controle | Machtsmodule: | 60kVA/60kW, 4U-rack |
| Efficiëntie: | 960,5% in normale toestand | Input PF: | hoger dan 0.999 |
| Thdi: | minder dan 3% voor lineaire belasting, minder dan 5% voor niet-lineaire belasting | Parallel: | 4 eenheden met een vermogen tot 2880 kVA |
| Charger: | ABM-oplader, met 3-fase opladen, maximale levensduur van de batterij | Interface: | RS232, RS485, USB, SNMP, AS400 en programmeerbare droge contacten |
| Afbeelding: | 10.4 inch kleurrijk touchscreen | Power-walk in: | - Ja, dat klopt. |
| Bescherming: | Uitgebreide bescherming, overbelasting, kortsluiting, enz. | slim slapen: | ja, energiebesparing |
| output PF: | 1.0 | THDu: | THDu < 1% ((lineaire belasting),THDu< 5% ((niet-lineaire belasting), |
| Nominale spanning: | 480 Vac ((3Ph+N+G) | Toepassing: | Telecommunicaties, Computer, financiële overheid, vervaardiging |
| Bescherming: | Kortsluiting, Te sterke intensiteit, Overvoltage, overbelasting, Uit zijn evenwicht gebrachte Lading | Fase: | drie Fase |
| LCD-scherm: | 13 Soorten Talen | Grootte: | 485*751*1033 mm |
| Module: | 60KVA | Parallelle verrichting: | 4 Verenigd |
| Ondersteuning Hot Swappable: | - Ja, dat klopt. | eenfasige: | 277V |
| Bijpass-invoerspanning: | 480VAC 3-fasige 5-draad | communicatie-interface: | RS232, RS485, SNMP, Modbus |
| Golfvorm: | Sinusgolf | Beschermingsniveau: | IP20 |
| Uitgangsspanning: | driefasige 480VAC | ||
Productomschrijving
Model:HQM-H,480Vac
Kortom:
Vermogen bereik: 240-720kVA,480Vac;
Modulcapaciteit: 60kVA/60kW,480Vac;
Configuratie: 4-12 slots;
Toepassing: In- en uitgangsspanning 480 Vac elektriciteitsnet in Zuid-Afrika.
Datacentrum, telecom, netwerk, beveiliging, laboratorium, metro, ziekenhuis, overheid, leger, energie, vervoer, omroep, bank, universiteit, wetenschappelijk onderzoek, petrochemie, enz.
Kenmerken:
L Volledige digitale DSP-besturing in het proces van rectificatie, omvormer, opladen en ontladen
l Intelligente batterijbeheeroplossing, geïntegreerd in een intelligent derde ordebatterijoplaad- en ontladingsbeheersysteem, verleng de levensduur van de batterij
Invoervermogen tot 0.999Invoerharmonische stroom: < 3%, 3-niveaue-omvormer, systeemdoeltreffendheid hoger dan 96,5%
l Intelligent systeem voor zelfdiagnoses, overvloedige storingsgegevens, grote opslagcapaciteit voor historische gegevens
L Vriendelijke mens-machine-interface, met groot touchscreen en toetsenbord, overvloedige informatie
l Driefasig in, driefasig uit, dubbel omschakelsysteem online, biedt de beste elektriciteitskwaliteit en belastingbescherming
L Modulair ontwerp, ondersteunt warmteplug, gemakkelijk onderhoud op locatie
l Uitstekende aanpassingsvermogen tegen belasting, overbelasting en kortsluiting
l Digitale circulatiebeheertechnologie, hoge betrouwbaarheid in parallel tot 4 racks, tot 2800 kVA
l Smart-sleep-functie, het systeem kan sommige modules op intelligente wijze afsluiten volgens de belasting, waardoor een hoger rendement wordt bereikt
l Meerdere communicatie-interfaces: RS232, RS485, USB, SNMP, AS400 en programmeerbare droge contacten
L EPO-functie
l Alle PCB's gebruiken drieproofing-technologie
Specificatie:
| Model | HQM260-H | HQM360/60-H | HQM600/60-H | HQM720/60-H | |
| Stroomvermogen | 240 kVA240 kW | 360 kVA/360 kW | 600 kVA/600 kW | 720 kVA/720 kW | |
| Hoofdingang | Invoer | 3P5W (3P+N+PE) | |||
| Standaardspanning | 480 VAC ((L-L) | ||||
| Rate Freq. | 50/60Hz | ||||
| Input PF | > 0.99 | ||||
| Stroomvervorming | THDi < 3% ((100% lineaire belasting) | ||||
| Spanningsbereik | 384 VAC (L-L) vollading; 288 VAC (L-L) vermogen van 100% tot 75% | ||||
| Frequentiebereik | 40-70 Hz | ||||
| Batterij | Standaardspanning | ±240VDC | |||
| Laadcapaciteit | 20%*Pout | ||||
| Oplaadnauwkeurigheid | ± 1% | ||||
| Bijpass | Standaardspanning | 480 VAC ((L-L) | |||
| Spanningsbereik | Bereik: -40%- +25%, instelbaar, standaard -20%+15%; | ||||
| Overbelasting | 125%, langdurige werking 125% |
110%, langdurige werking 110% |
|||
| Inverter | Standaardspanning | 480 VAC ((L-L) | |||
| Rate Freq. | 50/60Hz | ||||
| Output PF | 1 | ||||
| Spanningsnauwkeurigheid | ±1,0% | ||||
| Belaste reactie | < 5% (20% - 80% - 20% stapbelasting) | ||||
| Hersteltijd | < 20 ms (0% - 100% -0% stapbelasting) | ||||
| Uitvoer THDu | < 1% ((lineaire belasting), < 5% (niet-lineaire belasting volgens IEC 62040-3) | ||||
| Overbelasting | 110%, 1 uur; 125%; 10 minuten; 150%, 1 minuut; > 150%, 200 ms | ||||
| Frequentie nauwkeurigheid | 00,1% | ||||
| Synchronisatievenster | Instelbaar, ± 0,5 Hz-± 5 Hz, standaard ± 3 Hz | ||||
| Slew rate | Stabiele,0.5Hz/S-3Hz/S, standaard 0.5Hz/S | ||||
| Krestfactor | 3:1 | ||||
| Fase-nauwkeurigheid | 120°±0,5° | ||||
| Systemen | Efficiëntie | Normale modus ≥96%;batterijmodus ≥96% | |||
| Afbeelding | LED + 7 inch touch LCD | ||||
| Certificering- Veiligheid | IEC62040-1, IEC60950-1 | ||||
| Certificering- EMS | IEC62040-2;IEC61000-4-2 ((ESD);IEC61000-4-3 ((RS);IEC61000-4-4 (EFT);IEC61000-4-5 (surge) | ||||
| IP-graad | IP20 | ||||
| Configuratie | USB, RS232, RS485, Droog contact, koud starten, luchtfilter | ||||
| Optie | SNMP kaart, AS400 kaart, Parallel kit, SPD, LBS | ||||
| Milieu | 0-40°C (operatie);-25°C ~ 70°C (opslag);0-95% (vochtigheid, niet-condensatie) | ||||
| Geluid ((dB)) ((1 meter)) | 72 dB @ 100% belasting, 69 dB @ 45% belasting | ||||
| Afmeting | Kabinet ((W*D*H) mm | 600*1000*1600 | 600*1000*2000 | 1200*1100*2000 | |
| Module ((W*D*H) mm | 442*659*174 | ||||
Opmerking: de specificaties kunnen zonder verdere kennisgeving worden gewijzigd.
