HQM 500 Series Modulaire UPS, met 50kW vermogen module, Full DSP Control
Productdetails:
| Plaats van herkomst: | Shenzhen China |
| Merknaam: | HRD/OEM |
| Certificering: | CE |
| Modelnummer: | HOM300, HQM400, HQM500, HQM600 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | 21000USD/PCS |
| Verpakking Details: | Standaard voor Export |
| Levertijd: | Binnen 2 weken |
| Levering vermogen: | 100pcs/month |
|
Gedetailleerde informatie |
|||
| Kleur: | Zwart | Type: | Meest geavanceerde Online 3-niveau omvormer |
|---|---|---|---|

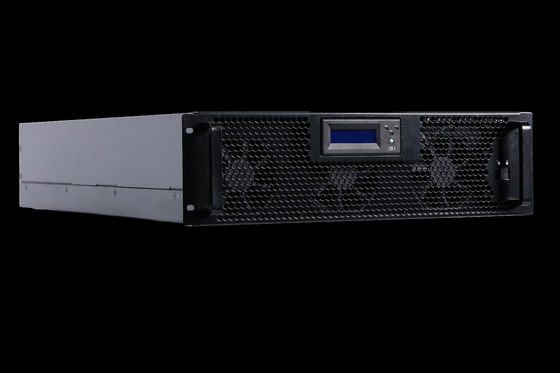

| Controle: | volledige DSP-controle | Stroommodule: | 50kVA/50kW, 3U rek |
| Efficiëntie: | 960,5% in normale toestand | Input PF: | hoger dan 0.999 |
| Thdi: | minder dan 3% voor lineaire belasting, minder dan 5% voor niet-lineaire belasting | Parallel: | 3 eenheden, tot 1800 kVA |
| Charger: | ABM-oplader, met 3-fase opladen, maximale levensduur van de batterij | Interface: | RS232, RS485, USB, SNMP, AS400 en programmeerbare droge contacten |
| Afbeelding: | 10.4 inch kleurrijk touchscreen | Power-walk in: | - Ja, dat klopt. |
| Bescherming: | Uitgebreide bescherming, overbelasting, kortsluiting, enz. | slim slapen: | ja, energiebesparing |
| output PF: | 1.0 | THDu: | THDu < 1% ((lineaire belasting),THDu< 5% ((niet-lineaire belasting), |
| Uitgangsspanning: | 380/400/415VAC,3 x 400 VAC (3Ph+N),380Vac/220Vac±1% | Toepassing: | Telecommunicaties, Computer, financiële overheid, vervaardiging |
| Bescherming: | Kortsluiting, Te sterke intensiteit, Overvoltage, overbelasting, Uit zijn evenwicht gebrachte Lading | Fase: | Drie fasen |
| Markeren: | Slim Online UPS,Dubbele Omzetting Online UPS |
||
Productomschrijving

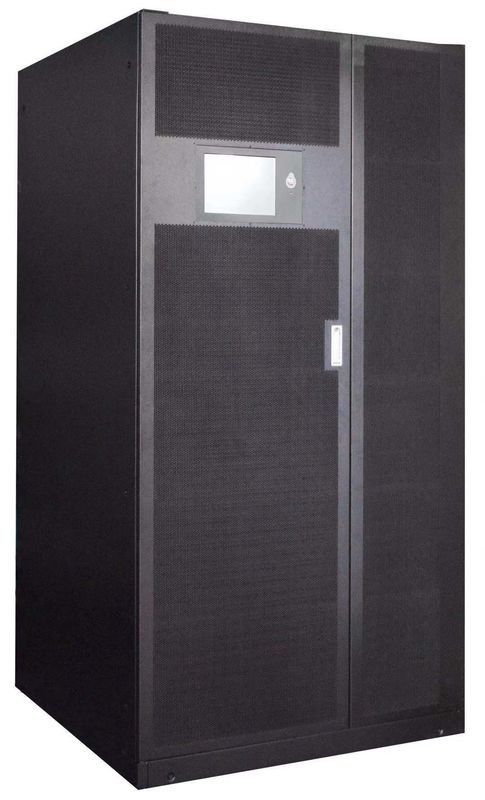

Naam:HQ-M500-serie 50-600kVA modulaire online UPS
Model:HQ-M500-serie
Kortom:
Vermogenbereik: 50 ‰ 500 kVA;
Modulecapaciteit: 50 kVA;
Configuratie: 4-12 slots;
Toepassing:
Datacentrum, telecom, netwerk, beveiliging, laboratorium, metro, ziekenhuis, overheid, leger, energie, vervoer, omroep, bank, universiteit, wetenschappelijk onderzoek, petrochemie, enz.
Kenmerken:
L Volledige digitale DSP-controle in het proces van rectificatie, omvormer, opladen en ontladen
l Intelligente batterijbeheeroplossing, geïntegreerd in een intelligent derde ordebatterijoplaad- en ontladingsbeheersysteem, verleng de levensduur van de batterij
Invoervermogen tot 0.999Invoerharmonische stroom: < 3%, 3-niveaue-omvormer, systeemdoeltreffendheid hoger dan 96,5%
l Intelligent systeem voor zelfdiagnoses, overvloedige storingsgegevens, grote opslagcapaciteit voor historische gegevens
L Vriendelijke mens-machine-interface, met groot touchscreen en toetsenbord, overvloedige informatie
l Driefasig in, driefasig uit, dubbel omschakelsysteem online, biedt de beste elektriciteitskwaliteit en belastingbescherming
L Modulair ontwerp, ondersteunt warmteplug, gemakkelijk onderhoud op locatie
l Uitstekende aanpassingsvermogen tegen belasting, overbelasting en kortsluiting
l Digitale circulatiebeheertechnologie, hoge betrouwbaarheid in parallel tot 3 racks, tot 1800 kVA
l Smart-sleep-functie, het systeem kan sommige modules op intelligente wijze afsluiten volgens de belasting, waardoor een hoger rendement wordt bereikt
l Meerdere communicatieinterfaces: RS232, RS485, USB, SNMP, AS400 en programmeerbare droge contacten
L EPO-functie
l Alle PCB's gebruiken drieproofing-technologie
Specificatie:
| Model | HQ-M200 | HQ-M300 | HQ-M500 | HQ-M600 |
| Systemcapaciteit | 200 kVA | 300 kVA | 500 kVA | 600 kVA |
| Capaciteit van de krachtimodule | 50 kVA | 50 kVA | 50 kVA | 50 kVA |
| Aantal modules | 4 | 6 | 10 | 12 |
| Hoofd | ||||
| Invoerbedrading | 3Ph+N+PE | |||
| Nominale spanning | 380/400/415VAC (lijn-lijn) | |||
| Invoervermogenfactor | > 0.99 | |||
| Totale harmonische vervorming | THDi < 3% voor lineaire volle belasting, THDi < 5% voor niet-lineaire volle belasting | |||
| Spanningsbereik |
304 ̊478Vac (line-line) 100% belasting; 228V~304Vac (lijn-lijn) belasting, lineair verlaagd van 100% tot 75% |
|||
| Invoerfrequentie | 40 Hz ∼ 70 Hz | |||
| Bijpass | ||||
| Nominale spanning | 380/400/415VAC (lijn-lijn) | |||
| Spanningsbereik | Standaardbereik +15%~-20% ((+10%+,15%+,20%+,25%, +25%-10%,-15%, -20%, -30%,-40% kan worden ingesteld) | |||
| Invoerfrequentie | ±1Hz, ±3Hz, ±5Hz kan worden ingesteld | |||
| Batterij | ||||
| Inlaatspanning | ±240VDC (het aantal batterijen kan worden geselecteerd tussen 30 en 44) | |||
| Laadvermogen | 20% * Vermogenmodule | |||
| Naleving van de voorschriften van punt 6.2.3 | ± 1% | |||
| Output | ||||
| Nominale spanning | 380/400/415VAC (lijn-lijn) | |||
| Nominale frequentie | 50/60Hz | |||
| Vermogensfactor | 1.0 | |||
| SpanningEencprecision | ≤ ± 1,0%@Stabiel; ≤ ± 5,0%@ Transient | |||
| Dynamische reactie | < 5% (20% - 80% - 20% Stapbelasting) | |||
| Dynamische hersteltijd | < 20 ms (0% - 100% -0% stapbelasting) | |||
| THDu | THDu < 1% ((lineaire belasting),THDu< 5% ((niet-lineaire belasting), | |||
| Overbelastingcapaciteit |
110% overbelasting gedurende 60 minuten; 125% overbelasting gedurende 10 minuten; 150% overbelasting gedurende 1 minuut; > 150% overbelasting voor 200 ms |
|||
| Systemen | ||||
| Efficiëntie | > 96,5% (Dual Switch mode) | |||
| Afbeelding | 10.4 inch touchscreen + LCD + LED | |||
| IP | IP20 | |||
| Milieu | Operatietemperatuur: 0-40°C;relatieve luchtvochtigheid 0-95% ((geen condensatie) | |||
| Geluid | < 55 dB@1 meter verwijderd | |||
| Afmetingen (WxDxH mm) en gewicht (kg) | ||||
| Afmeting van de kast | 600*850*2000 | 600*1100*2000 | 1000*1000*2000 | 1000*1000*2000 |
| Dimensie van de module | 510*700*135 mm | |||
| Gewicht van de kast | 190 kg | 270 kg | 450 kg | 450 kg |
| Gewicht van de module | 39 kg | 39 kg | 39 kg | 39 kg |
Opmerking: de specificaties kunnen zonder verdere kennisgeving worden gewijzigd.
