Intelligente Automatische Voltagestabilisator, AC Voltageregelgever niet - Gecompenseerd Contact
Productdetails:
Plaats van herkomst: | China |
Merknaam: | HRD/MOTU |
Certificering: | CE, ISO9001, |
Modelnummer: | Gtzw-S/D |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 1pcs |
---|---|
Prijs: | Negotiate |
Verpakking Details: | Standaard voor Export |
Betalingscondities: | T / T, L / C |
Gedetailleerde informatie |
|||
Het werk voltage: | 127/120 +/-30%, 50/60HZ | Werkomgevingstemperatuur: | -15℃~+45℃ |
---|---|---|---|
Hoogte: | ≤1000m, boven 1000m, het derating | Relatieve vochtigheid: | ≤90% |
kleur: | Grijs | Fase: | 3 fase/Enige fase |
Hoog licht: | 12vdc voltageregelgever,regelgever van het 3 fase de automatische voltage,Ce goedgekeurde ac voltageregelgever |
Productomschrijving
Gtzw-S/D 10-3000kVA
Intelligent niet - contact gecompenseerde AC voltageregelgever
Het werk principe
Dit intelligente niet gecompenseerde AC voltage
de regelgever wordt goedgekeurd de recentste hoge snelheid DSP
de technologie van de spaandercontrole, snelle AC bemonsteringstechnologie,
RMS correctietechnologie, voltage en stroom
nul-kruist omschakelingstechnologie en snel
de technologie van de compensatieregelgever, combineren
slim instrument, snelle regelgever en fout
de diagnose togetherA.It leidt het product
om te zijn met veilig, efficiënt op hoog niveau en verfijnd.
De regelgever is hoofdzakelijk samengesteld uit isolatietransformator, SCR module, DSP-controlekern, de snelle technologie van de voltageregelgever en het apparaat van de veiligheidsbescherming.
Met het voltage in real time van de controleoutput door de DSP, snelle berekeningsspaander en controlescr module, om de voltagewaaier en de polariteit van van de compensatietransformator aan te passen, kan AVR snelle regelgeving effectief bereiken.
Hoofdlijnen:
Hoog rendement: meer dan 98%, met beperkte verliezen
- Hoog rendement: meer dan 98%, laag zelf-verlies
- Hoge outputnauwkeurigheid ± 1%
- Intelligente instrumentenvertoning: vertonings het nauwkeurige voltage in real time, huidige RMS waarde, hoge resolutie, verdunt film zeer belangrijke verrichting, veilig en betrouwbaar
- Aanpassing in drie stadia: onafhankelijk regelgeving in drie stadia, om ervoor te zorgen dat het outputvoltage van elke fase nauwkeurig is.
- Brede waaier van toepassingen: Brede voltagewaaier, om de slechte kwaliteit van het machtsnet of met grote de machtsvoorwaarden van de voltageschommeling tevreden te stellen
- Hoge snelheidsreactie: Binnen 10ms, zonder enig effect op computer, automatisering, materiaal ect.
- Uitvoerige Bescherming: faseverlies, verkeerde fase, over temperatuur, overbelasting, overvoltage, onder voltage, kortsluiting, zekeringsbescherming ect. om veilige exploitatie van de regelgever & de lading te verzekeren.
- Vooraf ingestelde functie: het outputvoltage, de overbelasting, het overvoltage, de reactiesnelheid en andere parameters kunnen willekeurig zijn plaatsen binnen capaciteitsclassificatie.
- Sterke Overbelastingscapaciteit: de machine gebruikt de apparaten van uitstekende kwaliteit, uitstekende prestaties, kan onophoudelijk met 100% geschatte lading werken, en kan voorbijgaande overbelasting zonder schade aan de machine weerstaan.
- Sterk aanpassingsvermogen: het sterke aanpassingsvermogen aan het net en de lading, kan betrouwbaar, onophoudelijk en stabiel het werk in een verscheidenheid van ruw machtsnet of met complexe ladingsvoorwaarden
- Geen vervorming: gebruik voltage en huidige nul-kruist omschakelingstechnologie, geen scheiding, geen toevloedstroom, de outputgolfvorm zonder vervorming in het omschakelingsproces
- Met beperkte verliezen: minder dan 0,5% verlies zonder lading, die heel wat elektriciteitsprijs voor eind - gebruikers bewaart.
- Met beperkte verliezen: minder dan 0,5% verlies zonder lading onder nominale spanning, die heel wat elektriciteit voor klanten bewaart
Perfecte Toepassing:
De industrie, vervoer, post en telecommunicaties, defensie, spoorweg, wetenschappelijk onderzoek en andere gebieden van mechanisch en elektromateriaal op grote schaal, het materiaal van de metaalverwerking. Als productielijnen, liften, medische apparatuur, borduurwerk textielmateriaal, airconditioning, radio en televisie, huishoudapparaten en de bouwverlichting en ander elektromateriaal, dat stabiel voltage vergt.
Technische Parameters:
Model | D10K-100K (1phase) | S10K-3000K (3phase) |
Nominaal vermogen: | 10-100KVA | 10-3000KVA |
Fase:
|
Enige fase, L+N+G | 3phase, 3L+N+G |
Inputvoltage Waaier |
220V/230V/240Vac (110V/120V/127Vcustomizable) | 380/400/415Vac (200V/208V/220Vcustomizable) |
Standaard± 15% (± 20%/klantgerichte ± 30%) | ||
Outputvoltage | ±10% Settable | ±10% Settable |
regelgeving Nauwkeurigheid: | ±1%/±3%/±5% (Settable) | |
Efficiency: | 10K50K≥95%, 50K100K≥97%, >100K≥98% | |
Frequentie: | 50Hz/60Hz-auto-betekenis | |
Reactietijd: | <10ms> | |
Stabilisatietijd: | <500ms> | |
Isolatieklasse: | F klasse | |
Isolatieweerstand: | Isolatieweerstand van gehele machine> 50MΩ | |
Diëlektrische sterkte: | 2000V / 1min geen het een boog vormen lossing, geen analyse | |
Outputgolfvorm: | Zonder vervorming, NUL harmonische toename | |
Onmiddellijke overbelastingscapaciteit: |
2 keer de geschatte stroom
|
|
Weergavemodus: | LCD Vertoning | |
Communicatie interface: | RS232 OF (Facultatieve) RS485 | |
Bescherming: |
Overbelasting, overvoltage, (settable) undervoltage, kortsluiting, faseverlies, faseopeenvolging verkeerd, over temperatuur, zekering
|
|
De graad van de bliksembescherming | 220V of 380V, 20KA, c-Klasse bliksembescherming, 1200V, <25ns> | |
Filter: | De ingebouwde outputfilter om de transmissie, EMT, EMI problemen op te lossen, om de machtskwaliteit te optimaliseren, verbetert materiaal anti-interference capaciteit, de maximumlekkagestroom <2ma> | |
Isolatie: | Ingebouwde of externe isolatietransformator, om het elektromateriaal en machtsnet te ontmoeten om de interferentie van de rommel van het machtsnet te elimineren, om materiaal en veiligheid van (facultatief) te beschermen personeel | |
Het koelen methode: | Gedwongen - luchtkoeling, intelligente snelheid | |
IP graad | IP20 |
Afmetingen en gewicht (voor verwijzing slechts)
Model | Capaciteit (KVA) | Grootte (W*D*H) cm | Gewicht (Kg) |
Gtzw-D3K | 3KVA | 25*53*30 | 22 |
Gtzw-D5K | 5KVA | 25*53*30 | 25 |
Gtzw-D10K | 10KVA | 25*53*30 | 32 |
Gtzw-D15K | 15KVA | 25*53*30 | 40 |
Gtzw-D20K | 20KVA | 35*60*40 | 70 |
Gtzw-D30K | 30KVA | 35*60*40 | 80 |
Gtzw-D40K | 40KVA | 38*78*83 | 100 |
Gtzw-D50K | 50KVA | 38*78*83 | 120 |
Gtzw-D75K | 75KVA | 43*78*117 | 150 |
Gtzw-D100K | 100KVA | 43*78*117 | 180 |
3Phase binnen en 3phase-output | |||
Gtzw-S10K | 10KVA | 38*78*83 | 70 |
Gtzw-S20K | 20KVA | 38*78*83 | 80 |
Gtzw-S30K | 30KVA | 38*78*83 | 90 |
Gtzw-S50K | 50KVA | 38*78*83 | 150 |
Gtzw-S80K | 80KVA | 43*78*117 | 170 |
Gtzw-S100K | 100KVA | 43*78*117 | 190 |
Gtzw-S120K | 120KVA | 52*83*130 | 216 |
Gtzw-S150K | 150KVA | 52*83*130 | 240 |
Gtzw-S200K | 200KVA | 52*83*130 | 280 |
Gtzw-S250K | 250KVA | 100*80*150 | 350 |
Gtzw-S300K | 300KVA | 100*80*150 | 390 |

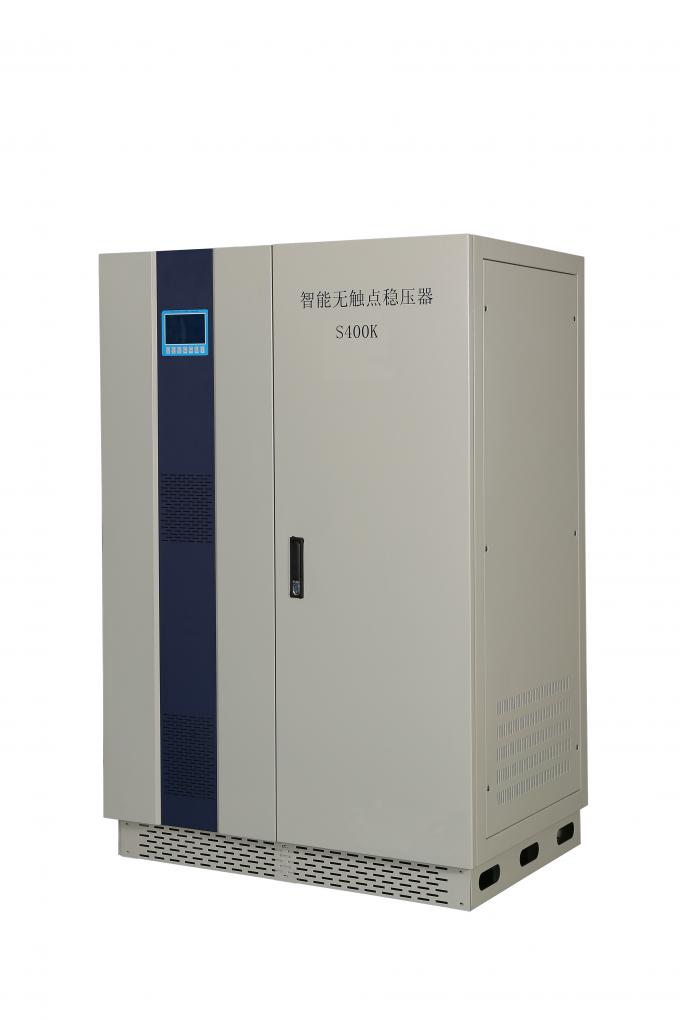

Gtzw-S400K | 400KVA | 100*80*150 | 420 |
Gtzw-S500K | 500KVA | 120*80*160 | 480 |
Gtzw-S600K | 600KVA | 120*80*160 | 520 |
Gtzw-S800K | 800KVA | 150*100*180 | 600 |
Gtzw-S1000K | 1000KVA | 150*100*180 | 660 |
Gtzw-S2000K | 2000KVA | 180*180*200 | 750 |
Gtzw-S3000K | 3000KVA | 180*180*200 | 850 |
