GTZW - S10 - automatische het voltagestabilisatoren van 2000KVA, digitale voltageregelgever In drie stadia
Productdetails:
Plaats van herkomst: | China |
Merknaam: | HRD |
Modelnummer: | GTZW |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 1pcs |
---|---|
Prijs: | Negotiate |
Verpakking Details: | Norm voor de uitvoer |
Levertijd: | 4-6 weken |
Betalingscondities: | L / C, T / T |
Levering vermogen: | 1000PCS/MONTHH |
Gedetailleerde informatie |
|||
Reactietijd: | ≤5ms | Relatieve vochtigheid: | ≤90% |
---|---|---|---|
Hoogte: | ≤1000m | Het werk Voltage: | 380V/220V±20%, 50/60HZ |
Werkomgevingstemperatuur: | -15℃~+45℃ | Outputnauwkeurigheid: | ±2℅ |
Hoog licht: | 12vdc voltageregelgever,3 Regelgever van het fase de Automatische Voltage |
Productomschrijving
GTZW - S10 - automatische het voltagestabilisatoren van 2000KVA, digitale voltageregelgever In drie stadia
1, Kenmerken
v LCD het groot-Scherm
Gebruikend het groot-schermlcd vertoning, kan toont dynamisch vertoningsvoltage, stroom, en allerlei arbeidsvoorwaarde.
v Productkenmerken
De snelheid van reactietijd (regelende snelheid) is zeer snel, onderhoud-vrij anti-interference niet-contact, geen mechanische mislukking en slijtage van koolborstel. Voltage onafhankelijk regelen het in drie stadia om het saldo van outputvoltage te verzekeren. Bescherm effectief de veiligheid van het precisiemateriaal.
v de Precisie (outputnauwkeurigheid) kan worden aangepast
Al precisie van de stabilisator wordt vooraf ingesteld plus of minus 2%. Volgens verschillende lading kan de vraag plus of minus 3% worden aangepast, plus of minus 5%.
v Handvoltage regulation
Volgens productievereiste, binnen het werkingsgebied van de 10%-nominale spanningwaarde, kan de stabilisator voltage voor verschillend elektromateriaal willekeurig plaatsen.
v Automatische Omleidingsfunctie
Uitgerust met automatische omleidingsfunctie, wanneer de stabilisator ontbreekt, kan het de leidingen automatisch worden, geen affectie voor de productie.
v het Voltagefunctie van de Vertragings Stabiliserende Output
De laars van de voltagestabilisator of krijgt van een staat van bescherming terug, niet onmiddellijk zou geregeld worden. Maar het verblijf slechts na gebruikers bepaalt dat het leidingenvoltage normaal is om ervoor te zorgen dat het ladingsmateriaal niet zou beschadigd worden.
v Automatische Outputfunctie
Vooraf ingestelde het systeem is automatische output. Wanneer de stabilisator met de leidingen verbindt, ontdekt het systeem dat het machtsnet normaal is, dan zou het 30 seconden vertragen, die outputvoltage automatisch stabiliseren.
v Modulair Ontwerp, Gemakkelijk te vervangen en te herstellen
Goedkeurend modulair ontwerp, regelend kring en controlerend kringenonafhankelijke aan elkaar, zijn alle componenten standaard-normalisatie. De assemblage, het zuiveren, onderhoud is eenvoudiger en snel.
v Sterk Lading/Laadvermogen
Wanneer de overbelasting of het kort:sluiten van korte duur, de transformator zou beschadigd worden om rol geen brandende brand te vermijden. Wanneer de overbelasting 150%, stabilisator 90 seconden kan weerstaan, 20 seconden voor overbelasting 200%.
v de Beschermingsfunctie van het Output Hoge en Lage Voltage
Wanneer de controlerende kring het outputvoltage voorbij het bovenleer of de ondergrens ontdekt, kan de voltagestabilisator de leidingen automatisch worden, geen affectie voor de productie.
v Gebrek aan Fase/van de Fasefout Beschermingsfunctie
Wanneer het controle van kring ontdekte fasemislukking, zal de voltageregelgever /stabilizer automatisch de output en stem-alarm afsnijden.
Productspecificatie
Fase | Model | Capaciteit (KVA) | Huidig (A) | Grootte (mm) W*S*G |
Gewicht (kg) |
3phase | Gtzw-S10 | 10 | 15 | 350×600×750 | 140 |
Gtzw-S15 | 15 | 22 | |||
Gtzw-S20 | 20 | 30 | 160 | ||
Gtzw-S30 | 30 | 46 | 180 | ||
Gtzw-S45 | 45 | 68 | 390×650×870 | 195 | |
Gtzw-S60 | 60 | 90 | 240 | ||
Gtzw-S75 | 75 | 113 | 460×650×1200 | 316 | |
Gtzw-S100 | 100 | 152 | 330 | ||
Gtzw-S150 | 150 | 228 | 700×700×1600 | 450 | |
Gtzw-S200 | 200 | 300 | 530 | ||
Gtzw-S250 | 250 | 342 | 1100×800×2100 | 630 | |
Gtzw-S320 | 320 | 486 | 720 | ||
Gtzw-S400 | 400 | 608 | 810 | ||
Gtzw-S500 | 500 | 760 | 910 | ||
Gtzw-S600 | 600 | 912 | 1050 | ||
Gtzw-S800 | 800 | 1216 | 1800×1000×2100 | 1300 | |
Gtzw-S1000 | 1000 | 1520 | 1650 | ||
Gtzw-S1200 | 1200 | 1824 | 1900 | ||
Gtzw-S1600 | 1600 | 2431 | 1800×1000×2100 | ||
Gtzw-S2000 | 2000 | 3038 | |||
Gtzw-S2500 | 2500 | 3798 |
3.Main technische Index
INPUT | Nominale spanning | Fasevoltage AC220V, Netspanning AC 380V |
Gestabiliseerde Voltagewaaier | 3P3W+G 380Vac+/2060% (aangepaste beschikbaar) | |
Frequentie | 50HZ/60HZ | |
OUTPUT | Nominale spanning | Fasevoltage AC220V, Netspanning AC 380V |
Centrumvoltage | ±7℅ (kan worden aangepast) | |
Outputnauwkeurigheid | ±2℅ | |
Reactietijd | ≤5ms | |
Stabilisatietijd | ≤100ms/Step | |
Golfvormvervorming | Veroorzaak geen extra (Statische) golfvormvervorming | |
Efficiency | ≥99℅ | |
Onevenwichtsfactor in drie stadia | Voltagesaldo in drie stadia automatisch, incrementation≤2% | |
BESCHERMING | Overvoltage | Het voltage van de outputfase is hoger dan 10℅ (242V), Ononderbroken aan omleiding |
Undervoltage | Het voltage van de outputfase is lager dan 10℅ (198V), Ononderbroken aan omleiding | |
Pheasverlies | Ja, ononderbroken aan omleiding | |
Overbelasting | De elektrische opsporing, overbelast 1 minuut, de output worden afgesneden. | |
Te sterke intensiteit | Elektronische opsporing en stroomonderbreker dubbele bescherming. | |
Kortsluiting | Elektronische opsporing en stroomonderbreker dubbele bescherming. | |
Omleiding | Handomleiding en automatische omleiding. | |
INSTRUCTIE | Voltage | A, B, C, ∑ABC In drie stadia toont respectievelijk ware en efficiënte waarden |
Huidig | A, B, C, ∑ABC In drie stadia toont respectievelijk ware en efficiënte waarden | |
Werkende Staat | AVR/Bypass | |
Abnormaal | Overvoltage, onder-voltage, overbelasting, zekering het blazen | |
CONTROLEwijze | DSP stelt het meten technologie van de spaander de intelligente controle in werking | |
HET WERK WIJZE | Met automatische voltageregelgeving en de omleiding, twee het werk wijze. | |
VOLTAGE REGULATION-WIJZE | In drie stadia pas afzonderlijk voltage aan | |
OVERBELAST CAPACITEIT
|
3 keer kan de geschatte stroom, 1 tweede, aan de weerstand biedende, aanleidinggevende, capacitieve en effectlading worden aangepast; kan het onmiddellijke overbelastingseffect weerstaan. Stabilisator onophoudelijk output de geschatte stroom. Wanneer de temperatuurstijging stabiel, overbelasting 10% 30 minuten wordt toegestaan. (5 minuten) de overbelastingsstroom op korte termijn (1,6 keer geschatte waarde) wordt ook toegestaan. |
4. Hoofd Materiële Lijst
Materiële Naam | Hoeveelheid | Fabrikant | Inleidingen |
BIJLAGE | 1pcs | HRD |
Keur Dikke 2,0 goed koudwalsen Staalsheets.surface behandeling: G139→Phosphating+PZ660powder+powder deklaag (RAL7032) het plastic bespuiten; |
VERTONING | 1pcs | HRD | Keur de hoeklcd van STH brede vertoning goed, duidelijk lezend; steroscopical en direct. |
HOOFDraad | 1pcs | HRD | Ontwikkel PCB onafhankelijk, stabiel schakelschema; De belangrijkste onderdelen keuren ingevoerd merk, zoals „Infineon“, „ST“, „Fairchild“, „Toshiba goed“, enz. |
ZING FASE DIE TRANSFORER COMPENSEREN | 3PCS | HRD | Door het secundaire vacuüm onderdompelen, en bak onophoudelijk 10 uren onder op hoge temperatuur van 130 ℃.Transformer isolatieklasse F, hittebestendigheid 155 ℃. Al weerstaand voltage is 3500V/5mA/min; |
REGELENDE TRANSFORMATOR IN DRIE STADIA | 3PCS | HRD | |
RELAIS | 3PCS | HRD | Keur binnenlands prima merk, speciaal aangepast goed voor de Stabilisator van het Digitale Controlevoltage. |
ZEKERING
|
3PCS | Ming Rong | Goedkeurend binnenlandse zekering, de eerste hoogte van het bedrijf van merk „Ming Rong“ - kwaliteitsproducten |
INPUTschakelaar | 1PCS | SHIHLIN | |
ABSORPTIE WEERSTAND |
6PCS | ELEKTRONISCHE VILVA |
Stabiel en duurzame industrieel-rangweerstand
duurzaam
|
6. Technologie en Speciale Vereisten
1.With schakelaar van de output de handomleiding;
2. Bijlagemateriaal: Baosteel (of het Ijzer en het Staalgroep Corp van Wuhan) dikke 2mm walsen staalplaten koud; 3. Oppervlaktebehandeling: G139→Phosphating+PZ660powder+powder deklaag (RAL7032);
4.Products vervaardiging overeenkomstig de wet van de de industrie standaard, Compenserende AC van de Volksrepubliek China Stabilisatordoelstellingen.
7. Technische Documenten
Verstrek het volledige technische dossier over het materiaal:
A.1pcs de gehele machinekwaliteitscertificering.
B.1pcs het rapport van de Producttest
C.1pcs Gebruikershandleiding
8. Kwaliteitsborging en de Naverkoopdienst
1)De periode van de materiaalgarantie is 1 jaar vanaf de datum van levering;
2)Tijdens de garantieperiode, de technische ondersteuning van de leveranciersaanbieding kostenloos; Wanneer het bericht van de mislukking door de Partij A krijg, zou de Partij B de garantieverplichtingen moeten uitvoeren; De reactie binnen 8 uren en de oplossing zouden zonder 24 uren moeten worden gegeven om de verliezen van Partij A. te verminderen. Als staat de onderhoudsbehoefte andere vervangstukken, Partij B het kopen, installatie bij en zuiverend, binnen 48 uren los het probleem op.
3)Na de garantieperiode, voorziet de leverancier gebruiker van de geschikte, hoogstaande, gunstige technische dienst en leveringsvervangstukken.

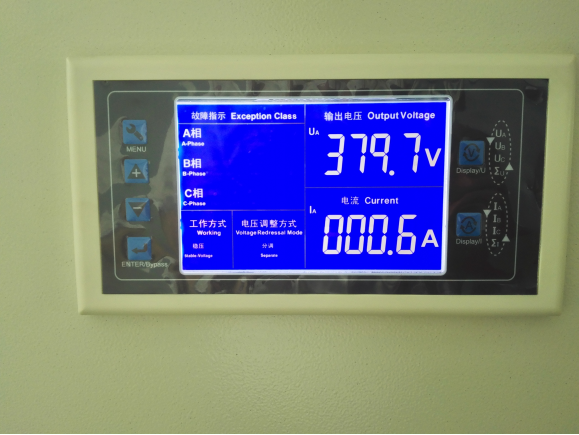

9. Vertoning

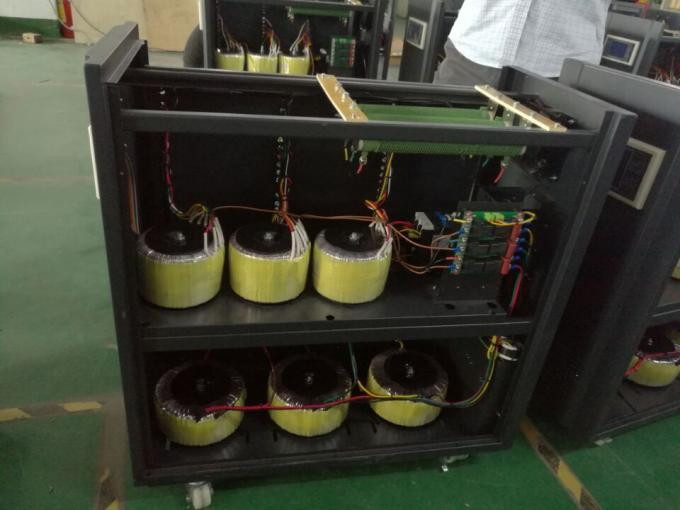

10. Beelden
