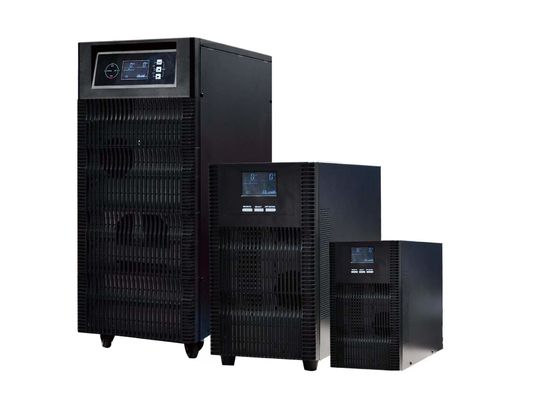

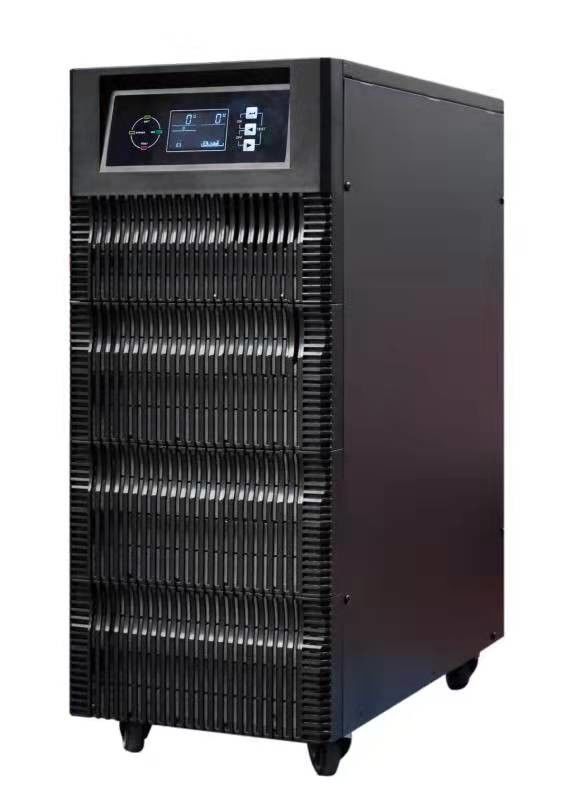

PC MAX-serie Online HF UP 1-10kVA met 1.0PF

Productomschrijving

PoverKasteelMaximaalReeks 6-10kVA

1. DSP-controle, met uitstekende prestaties en uitgebreide bescherming

2- Uitgangsvermogen factor 1.0, met een sterkere draagkracht

3De meest geavanceerde 3-niveau omvormer technologie, efficiëntie 95% in normale modus

4Ultra Wide Input: 120V-275Vac en goed compatibel met Gen-set

5. Dual-invoer AC-bron ondersteund

6. EPO (noodstroom afgesloten)

7. Compact ontwerp om ruimte te besparen

8. Configureerbare uitgang:220/230Vac,192/240Vdc met LCD scherm

9. AC en koude startfunctie

10Standaard USB&RS232 interface, SNMP kaart (optioneel)

12. conform coating PCB voor meer kritische operationele omgeving

13. Converteerbare frequentie (invoer 60 Hz, uitgang 50 Hz, omgekeerd)

14. Intelligente ventilator, afhankelijk van belasting en temperatuur, 4 niveaus

15Handmatige bypass (optioneel)

16. ABM-oplader 1-12A, instelbaar

17Meerdere communicatiepoorten, SNMP-kaart, AS400-kaart (optioneel)

Technieke specificatie:

PoverKasteelMaximaalReeks1- 10kVA

1. DSP-besturing,met uitstekende prestaties en uitgebreide bescherming

2- Uitgangsvermogen factor 1.0, met een sterkere draagkracht

3Geavanceerde 3-niveau-omvormer technologie, 95% efficiëntie, energiebesparing

4Ultra Wide Input: 110V-300Vac, goed compatibel met Gen-set.

5. PCB met conform coating voor kritieke omgeving

6. EPO(noodstroomuit) en ECO-functie

7. Compact ontwerp om ruimte te besparen

8. Configureerbare uitgang:220/230Vac met LCD-scherm

9. AC en koude startfunctie

10.Standaard RS232 & USB en EPO interface, SNMP kaart (optioneel)

11. IBM-oplader 1-12A instelbaar, verlenging van de levensduur van de batterij en voldoening aan de eisen van snel opladen

12. Standaard model met externe batterij interface voor het verlengen van de back-up tijd

13. Batterietest en EOD-spanningsinstelling op LCD

14Eenvoudig ontwerp voor snel en gemakkelijk onderhoud

15. Intelligente ventilator, variërend naargelang de belasting en temperatuur

16De standaard batterijbreker voor veiligheid en gemak.

17.Geavanceerde parallel tot 4 eenheden ((Facultatief)

18. Handmatige bypass voor 6-10kVA (optioneel)

Technische specificaties

Model

PC'sM1KS

PCM1KL

PC'sM2KS

PC'sM2KL

PCM3KS

PCM3KL

PCM6KS

PCM6KL

PCM10KS

PCM10KL

Fase

1fase 2draad+PE

Capaciteit

1kVA/1kW

2kVA/2kW

3kVA/3kW

6kVA/6kW

10 kVA/10 kW

Invoer

Nominale invoerspanning

220/230/240Vac

Invoerspanningsbereik

110V~300V Halve belasting 176V~300V Volle belasting

Invoerfrequentiebereik

50/60Hz+/-10%

Invoervermogenfactor

0.99 @ Volledige lading

THDi

≤ 3% ((lineaire belasting), ≤ 5% ((niet-lineaire belasting)

Output

Uitgangsspanning

230Vac ((220/240/208V Selecteerbaar)

Regeling van de uitgangsspanning

1%

Uitgangsfrequentie (Sync.Mode)

46 Hz~54 Hz/56 Hz~64 Hz

Uitgangsfrequentie (Bat.Mode)

50 Hz+/-0,05 Hz 60 Hz+/-0,05 Hz

Uitvoer THDv%

≤ 2% lineaire belasting, ≤ 4% niet-lineaire belasting

Overbelasting

AC-modus: 1 min@105%-125%,30S 125%-150%,

ACMode: 10 minuten @ 105%-125%, 30S 125%-150%, Batteriemodus:1min@105%-125%,10S 125%-150%

Uitgangsgolfvorm

Zuivere sinusgolf

Overdrachtstijd

Lijnmodus Batmodus

0 ms

Inv

< 4 ms

Efficiëntie

AC-->AC

Max.94%

Max.95%

ECO

98%

Batterijmodus

Max, ik ben er klaar voor.940,5%

Batterij en oplader

Batterijspanning/capaciteit

Standaardmodel: 2 x 12V/9AHA Langlopend model: externe batterij van 36 V

Standaardmodel:6 x 12V/7AH Voor langeafstandsmodellen:72V externe batterij

Standaardmodel:6 x 12V/9AH Langlopend model: externe batterij van 96 V

Standaardmodel: 16 x 12V/7AHA of 9AH Voor langdurig gebruik: externe batterij van 92 V/240 V*

Type batterij

Onderhoudsvrij loodzuur (VRLA) voor standaardmodel met interne batterij

Oplaadtijd

Standaardmodel: 7 uur tot boven de 90% Model voor langdurige vluchten:onderhevig aan een externe batterijconfiguratie

Maximale oplaadstroom

Standaardmodel:1-2A Langlopend model:1-12A instelbaar

Floating charge Spanning

27.3/41V

82 V

82/109V

218.4V/273V

Afbeelding

Afbeelding

LED/LCD (optioneel)

Alarmbel

Bat.Mode/Bat.Low/Overload/Fault

Communicatiehaven

RS232+USB+EPO,SNMP (optie)

Fysiek

Form factor

Toren / Rack

Toren (W*H*D)

145*225*285

145*225*395

Standaardmodel:192*352*450 Langlopend model:200*450*352

Standaardmodel:200*460*800 Langlopend model:200*450*352

Nettogewicht

9.2 ((S) /4.7kg ((L)

15.3(S)/7kg(L)

20.5 ((S) /7.5kg ((L)

6KVA47.2 ((S):/8kg ((L) 10 kVA:55.3(S):/9.6kg(L)

Milieu

Vochtigheid

5·97% (niet-condenserend)

Werktemperatuur

0~40°C

* De specificaties kunnen zonder verdere kennisgeving worden gewijzigd.

Opmerking: “S” verwijst naar “Standaardmodel”, “L” verwijst naar “Lange termijnmodel” Alle specificaties kunnen zonder verdere kennisgeving worden gewijzigd; aangepaste specificaties zijn aanvaardbaar

Alle specificaties zijn onderhevig aan wijzigingen zonder verdere kennisgeving; aangepaste specificaties zijn aanvaardbaar.Opmerking:
