Afstandsbediening48v gelijkstroom Voeding voor Telecommunicatie-uitrusting
Productdetails:
Plaats van herkomst: | Shenzhen China |
Merknaam: | HRD OR OEM |
Certificering: | CE |
Modelnummer: | 48VDC 50A |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 10 |
---|---|
Prijs: | USD 150-280/PCS |
Verpakking Details: | Standaard voor Export |
Levering vermogen: | 100pcs/month |
Gedetailleerde informatie |
|||
efficency: | boven 95% | Input: | 90-290VAC |
---|---|---|---|
HOTWAP: | Ja | Parallel: | Ja |
Bescherming: | Inputovervoltage, overvoltagebescherming, over temperatuur | model: | 48VDC 50A |
Hoog licht: | regelbare gelijkstroom-voeding,48 voltgelijkstroom voeding |
Productomschrijving

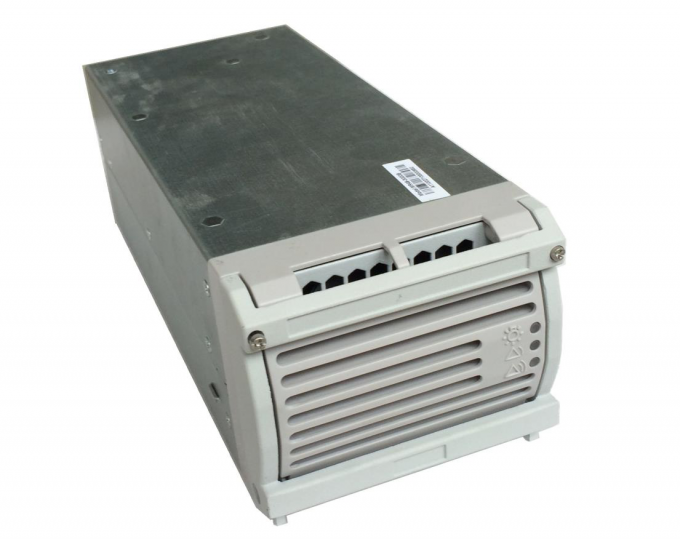

De module van de hoge machtsdichtheid gelijkstroom
De gelijkrichtermodule van EV4850M2
Input: 90-290Vac; output: 43 - 58 Vdc; Capaciteit: 2900W
Perfecte Toepassing
48Vdc gedistribueerd systeem
Ethernet
Inter-wisselaar
LAN (local area network)
Server
Binnen draadloos netwerk
Telecommunicatie-uitrusting
Eigenschappen:
u Compacte structuur, machtsdichtheid tot 23.5W/in3
u Outputvoltage regelbare 43-58Vdc, gebrek 53.5V
u Brede werkende temperatuurwaaier: -40~+45°C, (uitgebreide facultatief: +45~+65°C)
u de correctie ≥0.98 van de Machtsfactor
u RS485 communicatie interface
u de bescherming van het Inputovervoltage
u de bescherming van het Outputovervoltage
u de bescherming van de Outputte sterke intensiteit
u over temperatuuralarm en bescherming
u Parallel via bus het huidige gelijkmaken
u On/Off Afstandsbediening
u Heet ruilmiddel
u leeft aan UL1 60950, CSA2C22.2 60950-00, de vereisten van VDE30805 IEC60950 na
u CE4 het merken voldoet aan 73/23/EEC en 93/68/EEC-richtlijnen
u Hoog rendement, >95%
1.Specification:
Input | |||||
Parameter | MIN. | Klassiek | MAX. | EENHEID | Opmerking |
Inputvoltage | 90 | 110/220 | 290 | Vac | Het lange rijp dragen met 320VAC, geen schade |
Inputfrequentie | 45 | 50/60 | 65 | Herz | Geschatte lading |
Ingangsstroom | 18.5 | A | 176VAC volledige lading | ||
PF | 0,98 | De geschatte lading van input/rated | |||
Machtsomzetting | 151 | 155 | 159 | Vac | Capaciteitsdaling van 2900W aan 1200W |
146 | 150 | 154 | Vac |
Output | |||||
Parameter | MIN. | Klassiek | MAX. | EENHEID | Opmerking |
Outputvoltage | 43 | 53.5 | 58 | Vdc | Settable door monitor (voorwaarde: zonder lading) |
Outputstroom | 0 | 50 | 53 | A | |
nauwkeurigheid | ±0.6 | % | |||
(Maximum) rimpelingswaarde | 200 | mV | In geschatte input-output, plus één ceramische condensator en één de hoge frequentie elektrolytische condensator elk van 0.1uF van 10uF, is de bandbreedte 20MHz. | ||
Outputcapaciteit | 2900 | 2950 | W | Inputwaaier binnen 154-290V | |
1200 | W | Inputwaaier binnen 90-154V | |||
Outputefficiency | 95 | 95.6 | % | 220V AC input, 25%-75%load | |
86 | % | 110V AC inputwaaier | |||
De dynamische reactie schiet voorbij | ±5 | % | |||
Dynamische reactietijd | 200 | ons | 25%-50%-25% of 50%-75%-50% de ladingsverandering, sprongtarief 0.1A/us, overgangsperiode 4ms, evenaart hoger en vermindert - halve cycli. | ||
Starttijd | 3 | 10 | S | Het geschatte inputvoltage is ingeschakeld tot het outputvoltage 42VDC bereikt; Om output te beginnen, vereist het om de pre-grens huidige functie te gebruiken. | |
ON/OFF schiet voorbij | ±5 | % | |||
Onevenwichtsniveau | ±5 | 176-290Vac, lading 50%-100% | |||
Het lawaai van het telefoongewicht | 2 | mV | |||
Breedbandlawaaivoltage |
100 30 |
mV |
(3.4KHz~150KHz) (150KHz~30MHz) |
||
Afzonderlijk lawaai |
5 3 2 1 |
mV |
3.4-150KHz 150-200KHz 200-500KHz 500-30000KHz |
Bescherming | ||||||
Parameter | MIN. | Klassiek | MAX. | EENHEID | Opmerking | |
De bescherming van het inputovervoltage | 300 | 310 | 320 | Vdc | De zelf-terugwinning, herstelt voltage 10V | |
Het punt van de de beschermingsterugwinning van het inputovervoltage | 290 | Vdc | ||||
De bescherming van inputundervoltage | 75 | 80 | 85 | Vdc | Zelf-terug te krijgen | |
Het punt van de de beschermingsterugwinning van inputundervoltage | 90 | Vdc | ||||
Het beveiligingspunt van het outputovervoltage | 59 | 60 | 61 | V | Omhoog gesloten | |
De grensbescherming van de outputstroom | 54 | A | Zelfterugwinning | |||
Kortsluitingbescherming | Kortsluiting op lange termijn; self-healing | A | Zelfterugwinning | |||
Macht over temperatuurbescherming | Automatische terugwinning bij omgevingstemperatuur 60°C | C |
Milieu | |||||
Parameter | MIN. | Klassiek | MAX. | EENHEID | Opmerking |
Werkende temperatuur | -40 | 65 | °C | ||
De temperatuur van het vervoersmilieu | -40 | 70 | °C | ||
Opslagtemperatuur | -40 | 70 | °C | ||
Vochtigheid | 5 | 95 | % | Niet-condensatie | |
Hoogte | 0 | 4000 | m | 30004000m, gebruiken derating het op hoge temperatuur in de omringende omstandigheden, laten vallen 1°C voor elke 200m verhoging | |
Seismisch niveau | 4 | Streek | |||
Luchtdruk | 70 | 106 | KPa | ||
Lawaai | 45 | 55 | dB | Het lawaai is evenredig aan ventilatorsnelheid, ladingsgrootte, en omgevingstemperatuur | |
De consumptie van de slaapmacht | 4 | W | |||
Opmerking: Bij 45°C, kan de module output de maximumoutputmacht zonder over--temperatuurbescherming; wanneer het hoger is dan 45°C, is de modulemacht automatisch derated. Wanneer het tot 65°C toeneemt, is de module beschermde over--temperatuur. |
EMC en anderen | |
Parameter | Norm |
Uitgestraalde Emissie (Ce) | EN55022 - Klasse A |
Geleide Emissie (AANGAANDE) | Input: EN55022 - deel a-output in: Klasse A |
Elektrostatische lossing |
EN/IEC 61000-4-2 Contactlossing ± 6KV, Luchtlossing ± 8KV, Criterium B; Contactlossing ± 8KV, Luchtlossing ± 10KV, Criterium R Contactlossing ±2KV, criterium R |
Harmonische emissie | EN/IEC61000-3-2 DEEL A IN |
Uitgestraalde immuniteit | Niveau 61000-4-3 3 van EN/IEC (10 V/m). |
Geleide immuniteit | Niveau 61000-4-6 3 van EN/IEC (10 V/m). |
Snelle voorbijgaande uitbarsting | Niveau 61000-4-4 3 van EN/IEC (2 kV, kHz die 5 herhalen) |
Schommeling | Niveau 61000-4-5 3 van EN/IEC Criterium: B, L-L: ±2KV, LG: ±4KV |
Bliksemeffect Geen mislukking Geen schade |
En/iec61000-4-5 niveau 4 (gemeenschappelijke wijze 4kV, differentiële wijze 2kV) ANSI C62.41 Niveau A3 (Gemeenschappelijke Wijze en Differentiële Wijze 6kV) |
De voltageonderdompelingen en Van korte duur onderbreken Immuniteit (ONDERDOMPELING) | En/iec61000-4-11 valt de dalingen aan 70%, 40%, 0% Ut voor duur van 100ms, 20ms, 10ms bij 0°, 45°, 90°, 135°, 180°, 225°, 270°, 315 ° Elke fase en voldoet aan criterium B |
Voltageschommelingen en trilling | En/iec61000-3 Pst ≤ 1,0; P1t ≤ 0,65; gelijkstroom ≤ 3%; dmax ≤ 4%; D (t) de waarde overschrijdt 3% van de tijd ≤ 200ms |
Betrouwbaarheid (Berekening) | ≤250,000 uren |
Parallelle functie | N+1, unblance binnen ±5%; |
De voltageonderdompelingen en Van korte duur onderbreken Immuniteit (ONDERDOMPELING) | Sinusoïdale trilling: 5 - 9Hz; Omvang 3.5mm; 9-200Hz; Versnellings spectrale dichtheid: 10m2/s3; 3 as, de trilling van de bereikfrequentie 5 keer in elke richting, 1OCT/MIN (1 octaaf/min) |
Voltageschommelingen en trilling | Willekeurige trilling: 2-10 Herz, 10 m2/s3; 10-200 Herz: 3 m2/s3; 200-500 Herz: 1 m2/s3; 3 asrichtingen, elk 30 min. |
Isolatieklasse | |||
Parameter | Norm | Opmerking | |
input-output | 3000Vac/10mA//1min | Geen het een boog vormen, geen die analyse, met lossingsbuis tijdens test wordt verwijderd | |
Input - Aarde | 1500Vac/10mA//1min | ||
Output - Aarde | 1500Vac/10mA//1min | ||
Contactstroom (input aan grond) | ≤3.5 mA | Input 264Vac /50HZ | |
Isolatieweerstand | ≥10MΩ | Onder normale luchtdruk, wanneer de relatieve vochtigheid 90% is en het testvoltage 500V gelijkstroom is, zal de isolatieweerstand van de machtsinput tegen de output, de input aan de grond, en de output aan de grond niet lager dan 10MΩ zijn. |

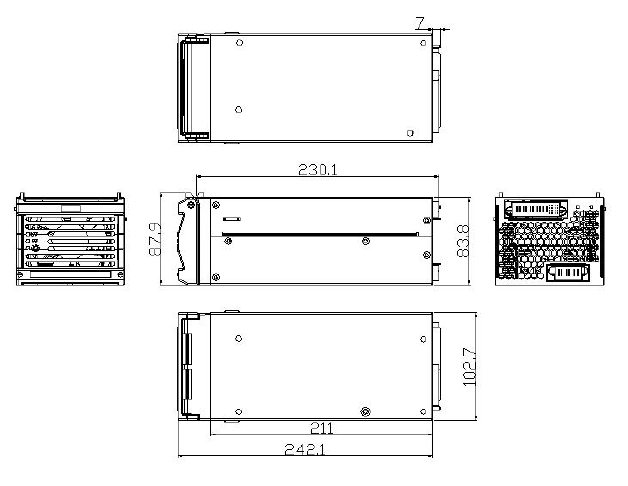

Mechanische eigenschappen | |
D*W*H | 242.1*102.7*83.8mm |
Gewicht (kg) | ≤3.8Kg |
2.Function
De sluiting van het outputovervoltage
Als het outputvoltage de vooraf ingestelde waarde overschrijdt, zal de gelijkrichter automatisch sluiten. Verminder het punt van de overvoltageafsluiting door ongeveer 1V bij volledige te verzekeren lading die de gelijkrichter regelmatig tijdens overvoltage afsluit. Het voltage van de overvoltagesluiting kan bij de fabriek worden aangepast en worden geplaatst.
Heet-ruilmiddel
Wanneer snel stoppend en afsluitend van de module wordt gepresteerd, zou de binnenkant van de module volledig moeten worden gelost om ervoor te zorgen dat het automatische nieuwe begin van de module kan regelmatig worden voltooid. Om voldoende interne lossing van de voeding te verzekeren, neem de omwenteling van de ventilator waar nadat de module wordt verwijderd. Neem niet de module op tot de ventilator ophoudt roterend.
Voer toevloedstroom in
Wanneer de gelijkrichter is begonnen, is de huidige piekwaarde van de inputimpuls niet meer dan 2 keer de maximumingangsstroom. Bij opstarten, zullen het de outputvoltage en stroom langzaam van nul toenemen, verstrekkend een zachte kenmerkende lading voor het apparaat.
Over temperatuurbescherming
Wanneer de gelijkrichter zijn maximum werkende temperatuur bereikt, vermindert de gelijkrichter geleidelijk aan de outputstroom om zijn interne temperatuur te verminderen. In extreme milieu's, kan de interne temperatuur van de gelijkrichter blijven toenemen zelfs als de outputstroom wordt verminderd. In dit geval, zal de gelijkrichter volledig sluiting en nieuw begin automatisch na de interne temperatuurwinst aan normaal zijn.
Wanneer volledig geladen, de gelijkrichter werkende temperatuur: -40 ~ +45 °C, de maximum werkende temperatuur +65 °C, in de +45 ~ +65 °C temperatuurgelijkrichter onder lading, is om zijn interne temperatuur binnen de normale waaier te handhaven.
Het huidige gelijkmaken
Stroom die kenmerken delen
Wanneer het delen van verscheidene gelijkrichters in het systeem, zal de gelijkrichter effectief stroom delen. De hardware van elke gelijkrichter controleert het busvoltage en past zijn eigen outputstroom aan om andere gelijkrichters aan te passen.
Gedwongen - luchtkoeling
De gelijkrichter controleert zijn interne temperatuur, constant omgevingstemperatuur, en outputstroom om ventilatorsnelheid aan te passen. Dit type van de controle van de ventilatorsnelheid vermindert lawaai en stofopeenhoping. Als een ventilator ophoudt werkend en niet door de microcomputer kan zijn opnieuw begonnen, zal een het alarmsignaal van de ventilatormislukking worden uitgegeven en de stroom van de gelijkrichteroutput zal worden verminderd.
3.Signal
Contactdoostype | Speld | Signaalbetekenis | Etikettering | Contactopeenvolging |
AC input (J1) FCI 51939-021 |
1 | Moduleac input | L | 2 |
2 | Modulebescherming | PE | 1 | |
3 | Moduleac input | N | 2 | |
De output en het signaal van gelijkstroom (J2) FCI 51939-022 |
1 | De lijn van het moduleadres | ADDRESS0 | 3 |
2 | De lijn van het moduleadres | ADDRESS1 | 3 | |
3 | De modules worden gestroomlijnd | LOADSHARE+ | 3 | |
4 | NC | NC | 3 (gehouden) | |
5 | NC | NC | 3 (gehouden) | |
6 | NC | NC | 3 (gehouden) | |
7 | De lijn van het moduleadres | ADDRESS2 | 3 | |
8 | De lijn van het moduleadres | ADDRESS3 | 3 | |
9 | Modules die lijn gelijkmaken | LOADSHARE- | 3 (gehouden) | |
10 | RS485 + | +5V | 3 | |
11 | RS485 - | +5VGND | 3 | |
12 | Modulecommunicatielijn | RS485- | 3 | |
13 | De lijn van het moduleadres | ADDRESS4 | 3 | |
14 | NC | NC | 3 (gehouden) | |
15 | Modulecommunicatielijn | RS485+ | 3 | |
16 | Adreslijn GND | ADDR_GND | 3 | |
Voorlading | Voorlading | 1 | ||
Moduleoutput 48V+ | DC+ | 2 | ||
Moduleoutput 48V+ | DC+ | 2 | ||
Moduleoutput 48V- | GELIJKSTROOM | 1 | ||
Moduleoutput 48V- | GELIJKSTROOM | 1 |
LEIDENE Indicator | |||
Aanwijzingsteken | Indicatorkleur | Status | Instructiebetekenis |
Normaal |
groen
|
OP | De leidingeninput is normaal en de module werkt normaal |
VAN | Leidingenmislukking (geen AC input, AC inputovervoltage, geen output van de module) | ||
Beschermingsindicator
|
geel
|
VAN | Geen modulemislukking |
OP | De machtsmodule wordt abnormaal temperatuur-pre-gealarmeerd; het slaap en sluit (slechts is de beschermingsindicator wanneer het apparaat weg wordt aangedreven, en de module meldt geen alarm). | ||
Foutenindicator | rood | VAN | Geen modulemislukking |
OP | Het rode licht is wanneer de output over voltagesluiting, ventilatormislukking, over temperatuursluiting is, of geen output toe te schrijven aan de interne oorzaak van de module. |
